高效率16V输入，15A，双相可堆叠同步降压稳压器
| Part number | SQ25821NIG |
|---|
| Channel(#) | 2 |
|---|
| Vin (min) (V) | 4 |
|---|
| Vin (max) (V) | 16 |
|---|
| Switching frequency (min)(kHz) | 400 |
|---|
| Switching frequency (max)(kHz) | 1800 |
|---|
| Vout (min) (V) | 0.4 |
|---|
| Vout (max) (V) | 6 |
|---|
| Iout (max) (A) | 15 |
|---|
| Vout2 (min)(V) | 0.4 |
|---|
| Vout2 (max )(V) | 6 |
|---|
| Iout2 (max)(A) | 15 |
|---|
| Vref accuracy (±%) | |
|---|
| Vout accuracy(±%) | 1(over temperature) |
|---|
| Control mode | COT+Ripple |
|---|
| Duty cycle (max)(%) | 75 |
|---|
| Operation mode | FCCM/PFM Selectable |
|---|
| Iq (typ) (uA) | 4000 |
|---|
| Features | Stackable, PMBus |
|---|
| Package | LGA6×6-42 |
|---|
| Operating temperature range(°C) | -40 to 125 |
|---|
| Functional safety category | |
|---|
- 4到16V输入，基于芯片内部LDO给VCC和VDRV供电
- 3到16V输入，基于外部3.3V直流电源给VCC和VDRV供电
- 内部低导通电阻开关管（上管/下管：9/4mΩ）
- 在结温-40℃~125℃范围内满足0.6V±1%基准精度
- 可选择1相，2相以及两颗IC并联4相交错输出
- 高精度均流
- 电源输出良好指示
- 快速动态响应
- 输出电压远端差分采样
- 全面保护包含输出欠压/过压，输出过流以及过温保护
- Pmbus 兼容接口
- 可配置输出电压（0.4V到6V），输入UVLO阈值，输出电流限流阈值，输出过压/欠压阈值及保护响应动作
- 可配置启动上升和关断下降时间，以及启动和关断的延时时间
- 可选择开关频率（400kHz~1800kHz, 200kHz/档）
- 可选择相数，轻载工作模式（PFM/FCCM）
- 输入电压，输出电压/电流，芯片温度以及故障可实时监测
- 符合 RoHS 标准且无卤素
- 紧凑型封装：LGA6*6-42
評估板

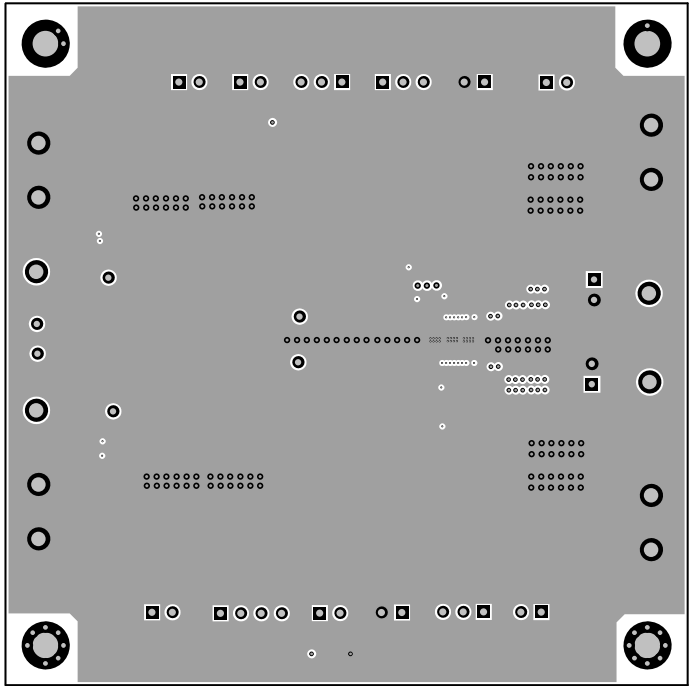

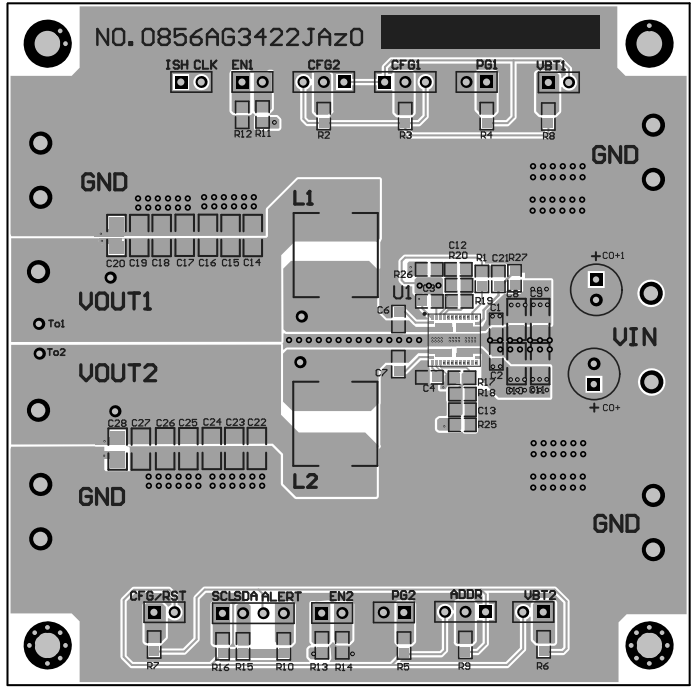

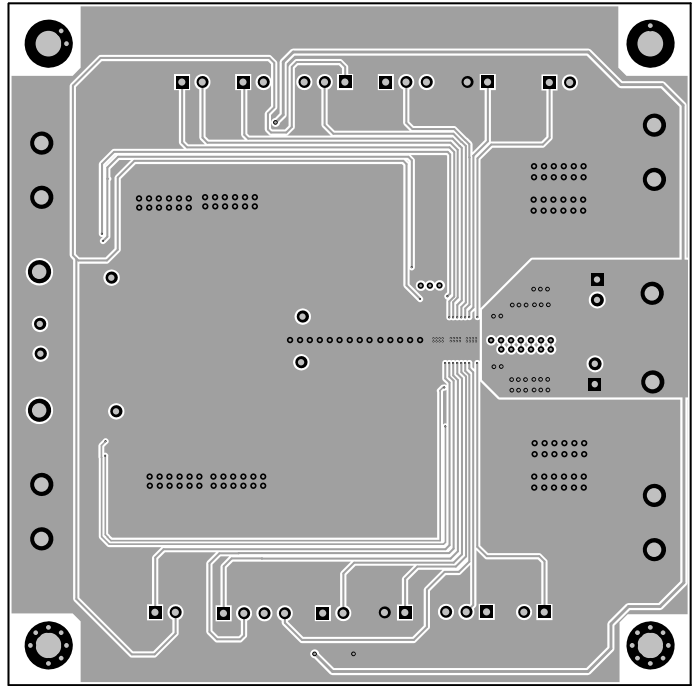

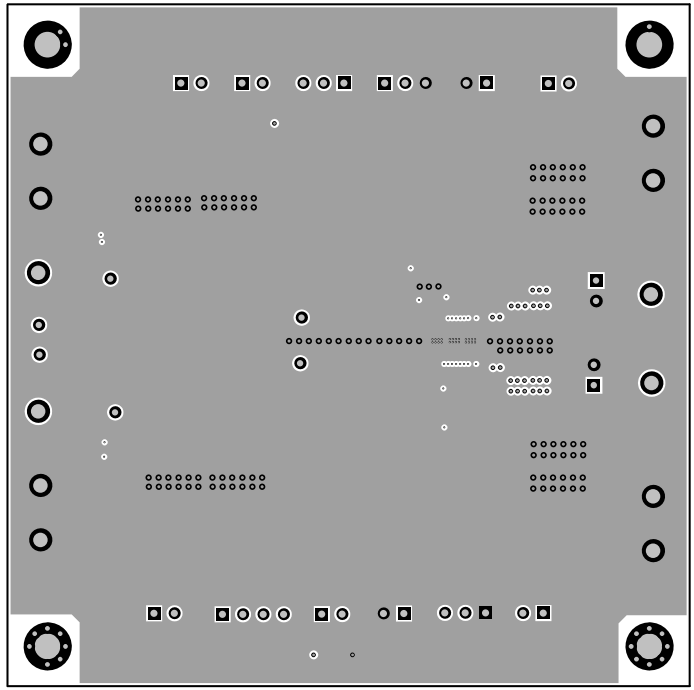

EVB_SQ25821NIG_1评估板用于评估15A每个相位，16V输入，400kHz~1.8MHz同步降压稳压器SQ25821NIG。

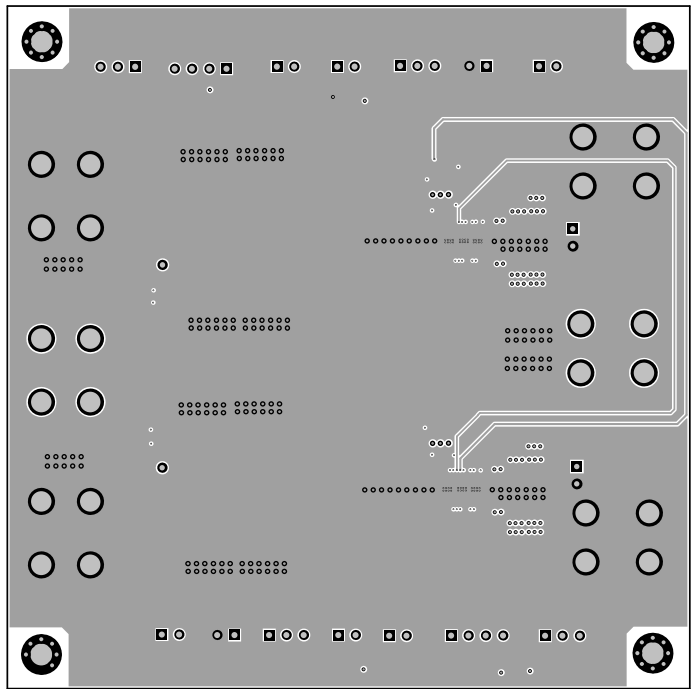

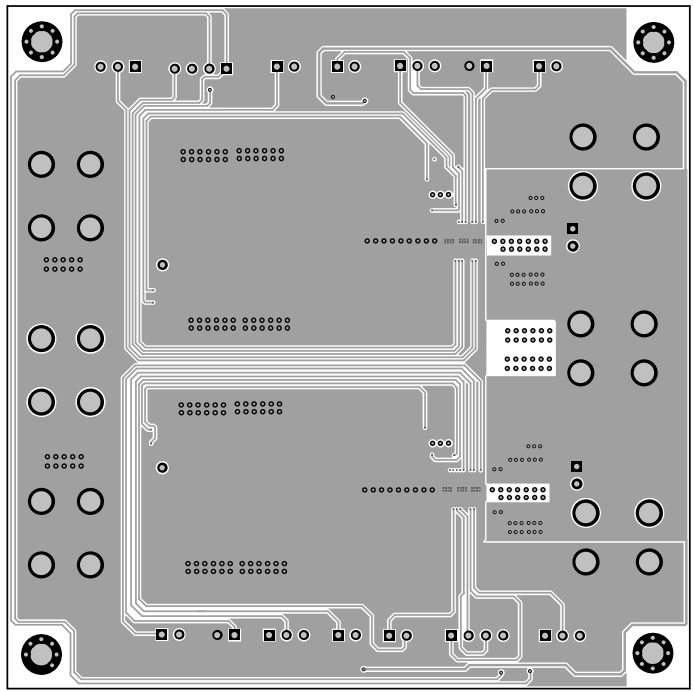

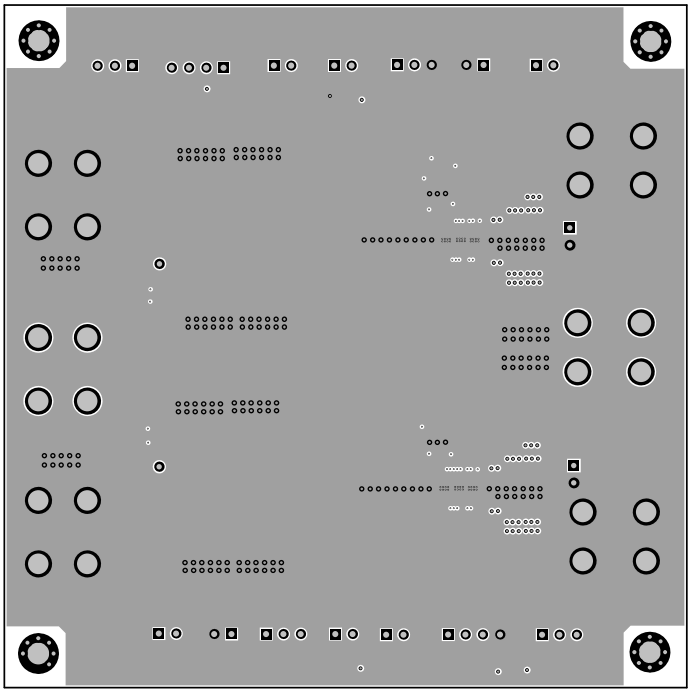

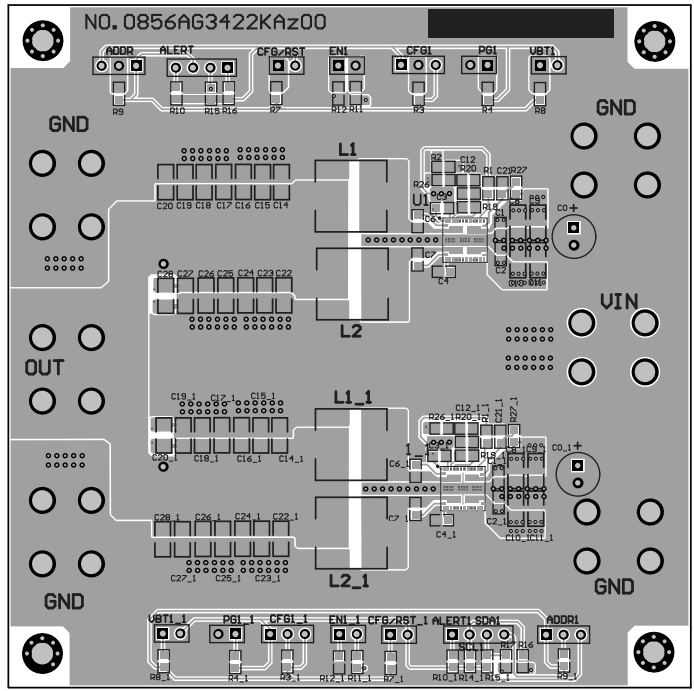

EVB_SQ25821NIG_2评估板用于评估15A每个相位，16V输入，400kHz~1.8MHz同步降压稳压器SQ25821NIG。两个SQ25821NIG并联可提供高达60A电流。
