高效1.5MHz，3A超快速动态响应同步降压稳压器
| Part number | SQ28053QWC |
|---|
| Channel(#) | 1 |
|---|
| Vin (min) (V) | 2.75 |
|---|
| Vin (max) (V) | 5.5 |
|---|
| Switching frequency (min)(kHz) | 1500 |
|---|
| Switching frequency (max)(kHz) | 1500 |
|---|
| Vout (min) (V) | 0.6 |
|---|
| Vout (max) (V) | 5 |
|---|
| Iout (max) (A) | 3 |
|---|
| Vout2 (min)(V) | |
|---|
| Vout2 (max )(V) | |
|---|
| Iout2 (max)(A) | |
|---|
| Vref accuracy (±%) | 2 (over temperature) |
|---|
| Vout accuracy(±%) | |
|---|
| Control mode | COT+Ripple |
|---|
| Duty cycle (max)(%) | 100 |
|---|
| Operation mode | FCCM |
|---|
| Iq (typ) (uA) | |
|---|
| Features | Output discharge, Soft start |
|---|
| Package | QFN1.5×1.5-7 |
|---|
| Operating temperature range(°C) | -40 to 125 |
|---|
| Functional safety category | |
|---|
- 2.75~5.5V输入电压范围
- 超快速负载瞬态速度
- 内部开关低导通电阻(top/bottom)：85mΩ/50mΩ
- 高开关频率1.5MHz最小化外部组件
- 外部软启动限制了浪涌电流
- 仅CCM工作模式
- 打嗝式短路保护
- 输出自动放电功能
- 符合RoHS标准且无卤素
- 紧凑型封装：QFN1.5×1.5-7

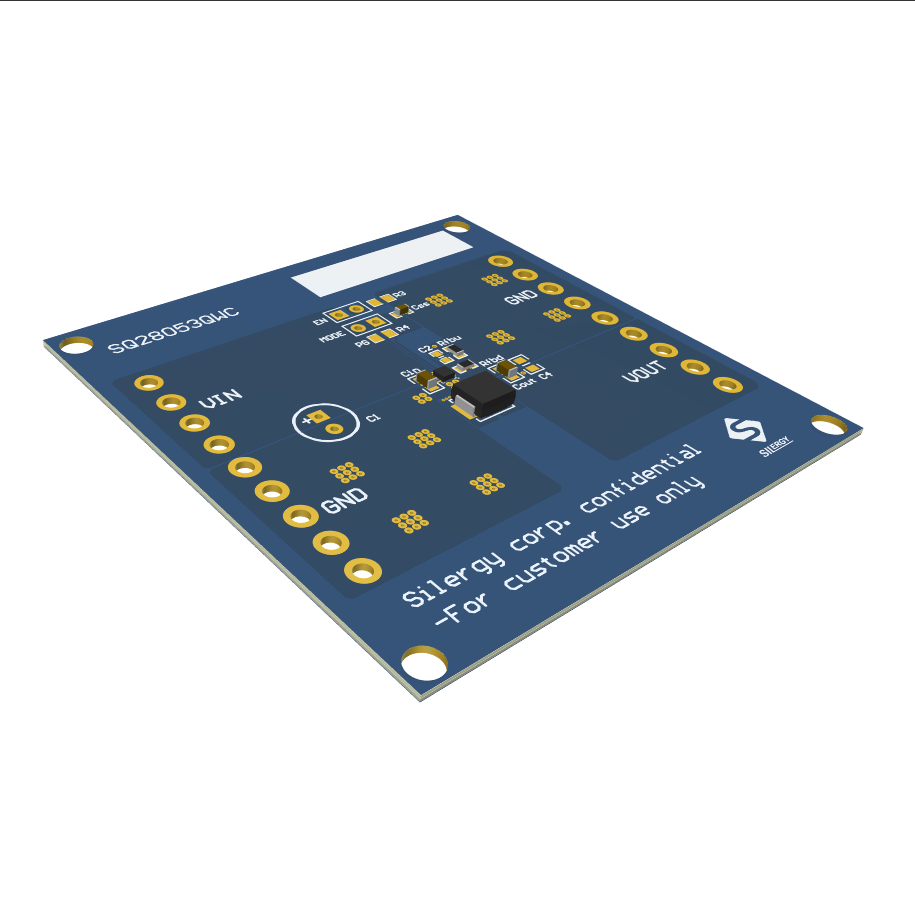

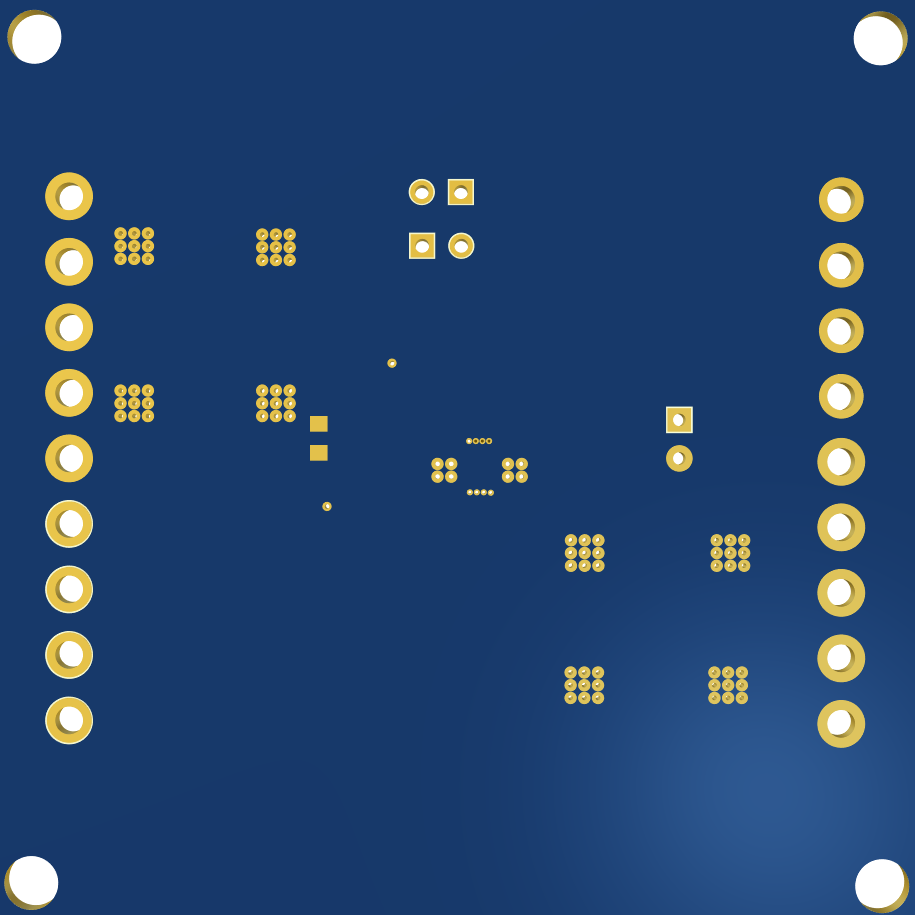

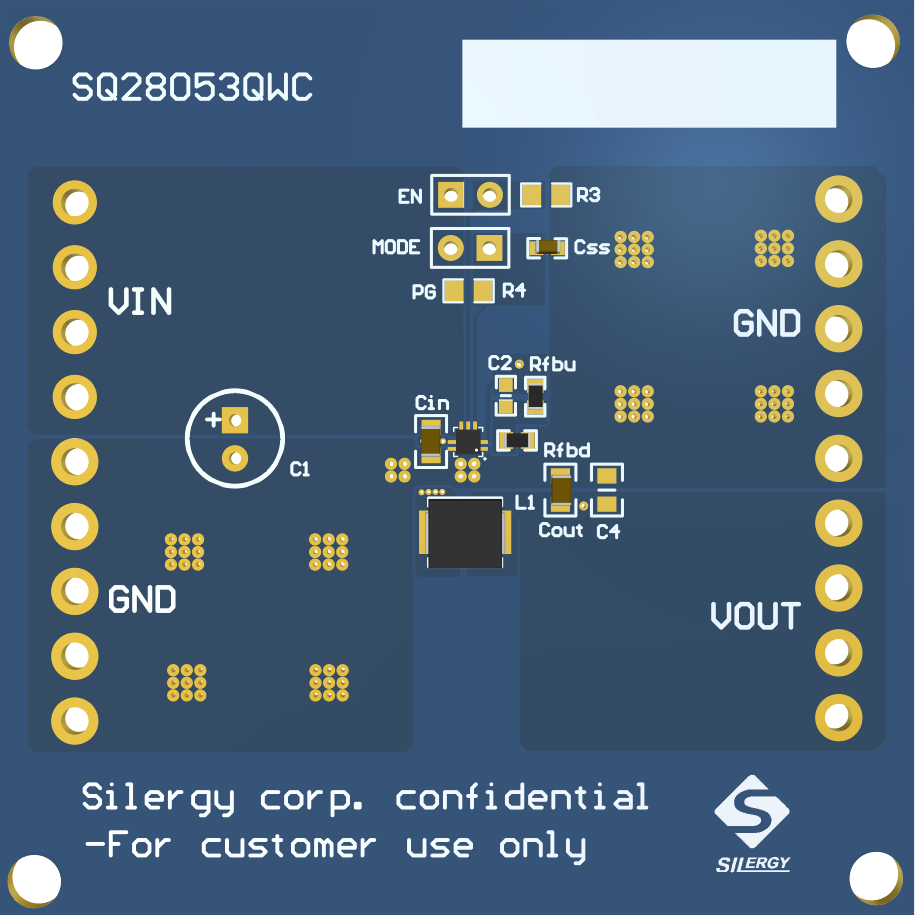

評估板
EVB_SQ28053QWC_1用于评估1.5MHz，3A，具有使能控制的同步降压稳压器SQ28053。
