高效2.4MHz，3A同步降压稳压器
| Part number | SQ28703SYD |
|---|
| Channel(#) | 1 |
|---|
| Vin (min) (V) | 2.5 |
|---|
| Vin (max) (V) | 6 |
|---|
| Switching frequency (min)(kHz) | 2400 |
|---|
| Switching frequency (max)(kHz) | 2400 |
|---|
| Vout (min) (V) | 0.8 |
|---|
| Vout (max) (V) | 5 |
|---|
| Iout (max) (A) | 3 |
|---|
| Vout2 (min)(V) | |
|---|
| Vout2 (max )(V) | |
|---|
| Iout2 (max)(A) | |
|---|
| Vref accuracy (±%) | 1.5 (over temperature) |
|---|
| Vout accuracy(±%) | |
|---|
| Control mode | COT+Ripple |
|---|
| Duty cycle (max)(%) | 100 |
|---|
| Operation mode | Auto PFM |
|---|
| Iq (typ) (uA) | 23 |
|---|
| Features | Power good,Output discharge |
|---|
| Package | DFN2×2-7 |
|---|
| Operating temperature range(°C) | -40 to 125 |
|---|
| Functional safety category | |
|---|
- 输入电压范围: 2.5~6.0V
- 低静态电流: 23μA
- 内部开关的低导通电阻（Top/Bottom）31mΩ/23mΩ
- 即时PWM控制实现超快动态反应
- 2.4MHz开关频率简化外部元件
- 内部软启动限制了浪涌电流
- 100％退出操作
- 输出自动放电功能
- 打嗝式短路保护
- 符合RoHS标准且无卤素
- 紧凑型封装：DFN2×2-7

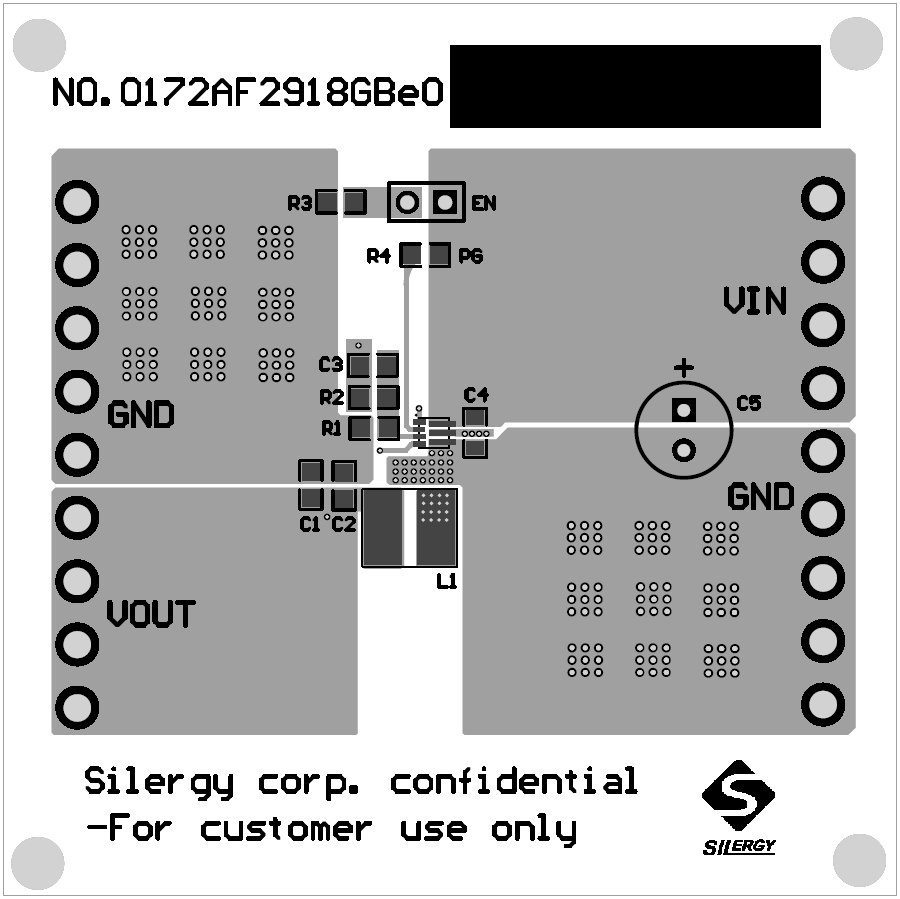

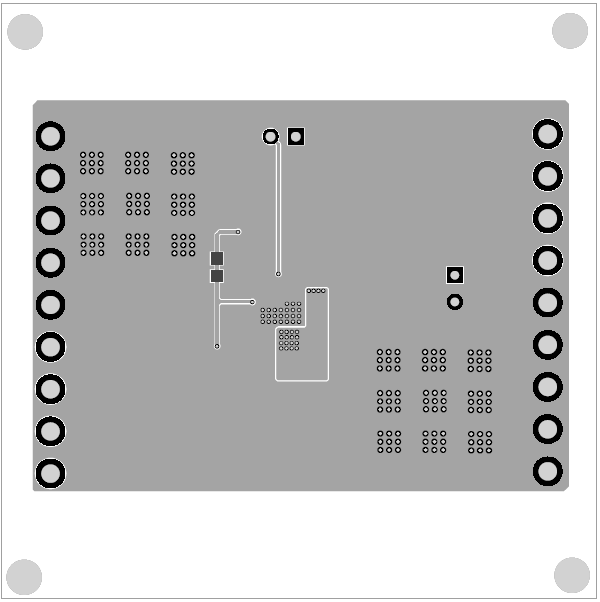

評估板
EVB_ SQ28703SYD用于评估2.4MHz，3A同步降压稳压器。 SQ28703SYD具有使能控制功能。
