高效2MHz, 6V/6A同步降压稳压器
| Part number | SQ28906QDC |
|---|
| Channel(#) | 1 |
|---|
| Vin (min) (V) | 2.95 |
|---|
| Vin (max) (V) | 6 |
|---|
| Switching frequency (min)(kHz) | 200 |
|---|
| Switching frequency (max)(kHz) | 2000 |
|---|
| Vout (min) (V) | 0.6 |
|---|
| Vout (max) (V) | 5 |
|---|
| Iout (max) (A) | 6 |
|---|
| Vout2 (min)(V) | |
|---|
| Vout2 (max )(V) | |
|---|
| Iout2 (max)(A) | |
|---|
| Vref accuracy (±%) | 1 (over temperature) |
|---|
| Vout accuracy(±%) | |
|---|
| Control mode | Clock+Ipeak |
|---|
| Duty cycle (max)(%) | 90 |
|---|
| Operation mode | FCCM |
|---|
| Iq (typ) (uA) | |
|---|
| Features | Power good, Soft start |
|---|
| Package | QFN3×3-16 |
|---|
| Operating temperature range(°C) | -40 to 125 |
|---|
| Functional safety category | |
|---|
- 输入电压范围：2.95V-6V
- 内部开关低导通电阻（Top/Bottom）：12mΩ/12mΩ
- 0.6V±1％基准电压精度
- 推荐结温：-40°C~125°C
- 200kHz至2MHz的开关频率
- 仅CCM操作
- 预偏置电压启动
- EN可调输入电压UVLO
- 外部软启动限制浪涌电流
- 电源正常指示器
- 打嗝式输出短路保护
- 自动过热保护恢复
- 符合RoHS标准且无卤素
- 紧凑型封装：QFN3×3-16

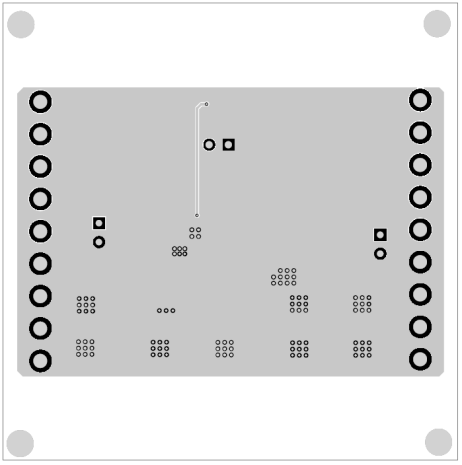

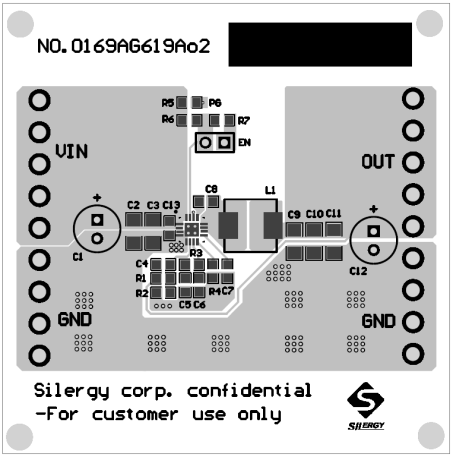

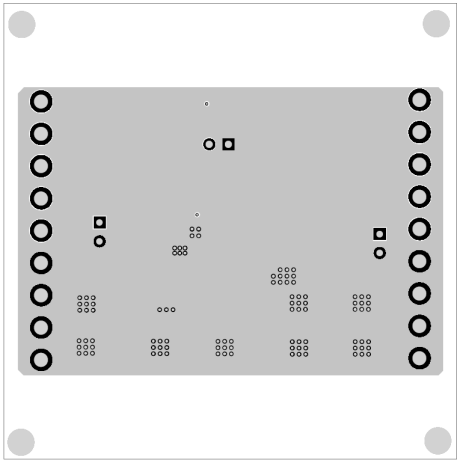

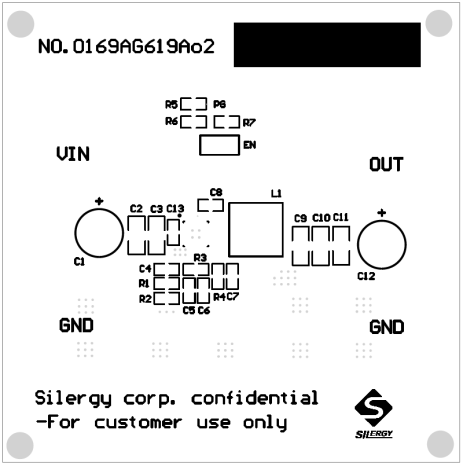

評估板
EVB_SQ28906QDC适用于评估2MHz 6A 同步降压稳压器。输入UVLO阈值由EN分压器电阻调节。
