高效率, 17V/12A 同步降压稳压器
| Part number | SQ29047WZQ |
|---|
| Channel(#) | 1 |
|---|
| Vin (min) (V) | 4.5 |
|---|
| Vin (max) (V) | 17 |
|---|
| Switching frequency (min)(kHz) | 400 |
|---|
| Switching frequency (max)(kHz) | 1200 |
|---|
| Vout (min) (V) | 0.6 |
|---|
| Vout (max) (V) | 5.5 |
|---|
| Iout (max) (A) | 12 |
|---|
| Vout2 (min)(V) | |
|---|
| Vout2 (max )(V) | |
|---|
| Iout2 (max)(A) | |
|---|
| Vref accuracy (±%) | 1(over temperature) |
|---|
| Vout accuracy(±%) | |
|---|
| Control mode | COT+Ripple |
|---|
| Duty cycle (max)(%) | 75 |
|---|
| Operation mode | FCCM/PFM Selectable |
|---|
| Iq (typ) (uA) | 600 |
|---|
| Features | Power good, Pre-bias startup |
|---|
| Package | QFN3.5×3.5-18 |
|---|
| Operating temperature range(°C) | -40 to 125 |
|---|
| Functional safety category | |
|---|
- 宽输入电压：4.5V 至17V
- 内置9.8mΩ 电源开关和8.1mΩ同步整流开关
- 精确反馈设定值：0.6V±1%
- 快速瞬态响应
- 400kHz, 800kHz, 1200 kHz工作频率
- 在轻载时，可选自动高效间断工作模式
- 可选择谷值限流
- 可靠的内置保护功能：
--输入欠压（UVLO），输出欠压（UVP），输出过压（OVP），过温（OTP），自动恢复功能
-- 逐周期谷值和峰值限流（OCP）
--逐周期反向限流
- 内置可调节软启限制浪涌电流
- 预偏置启动
- 电源正常输出监测：欠压和过压

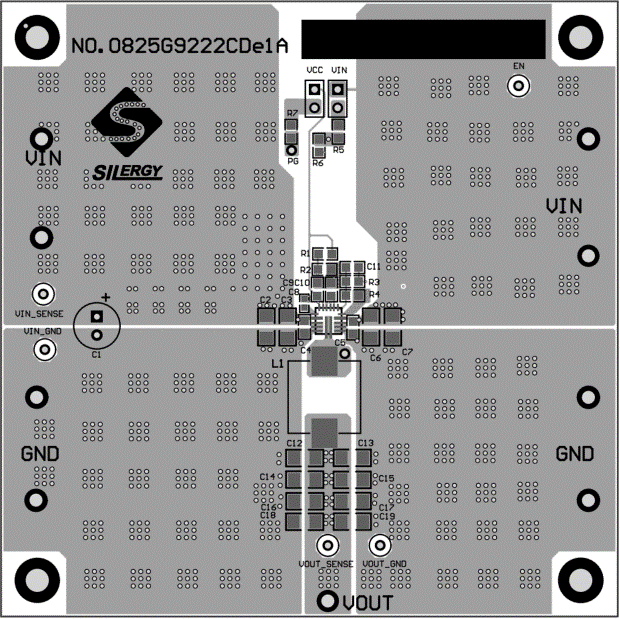

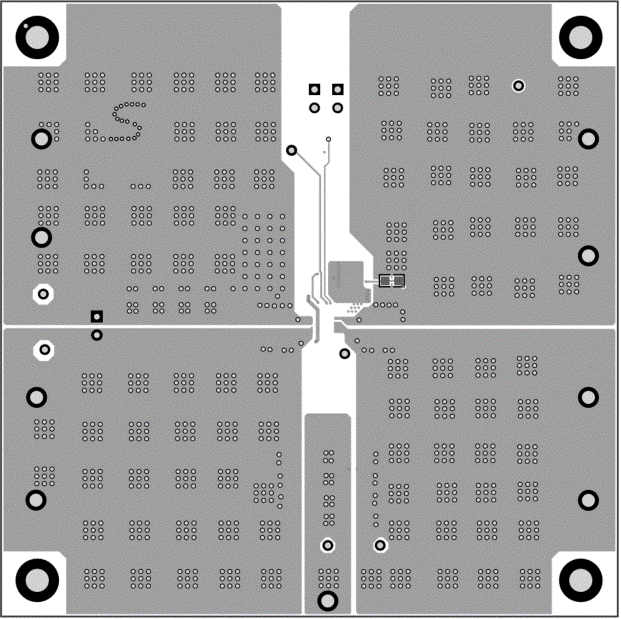

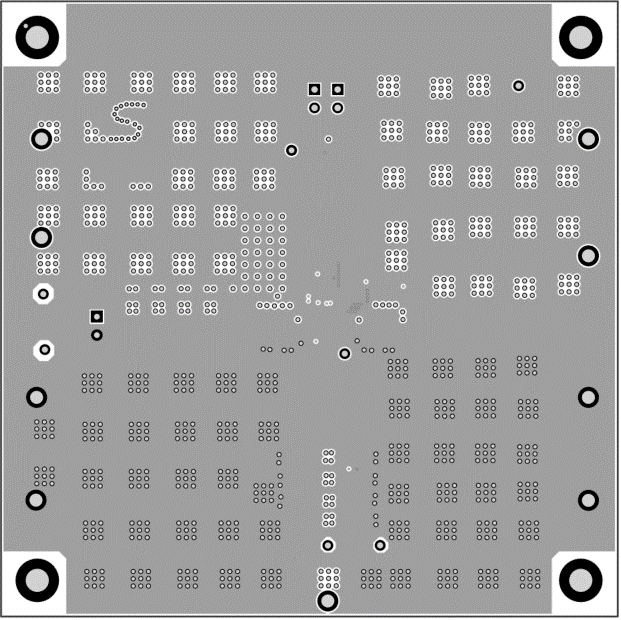

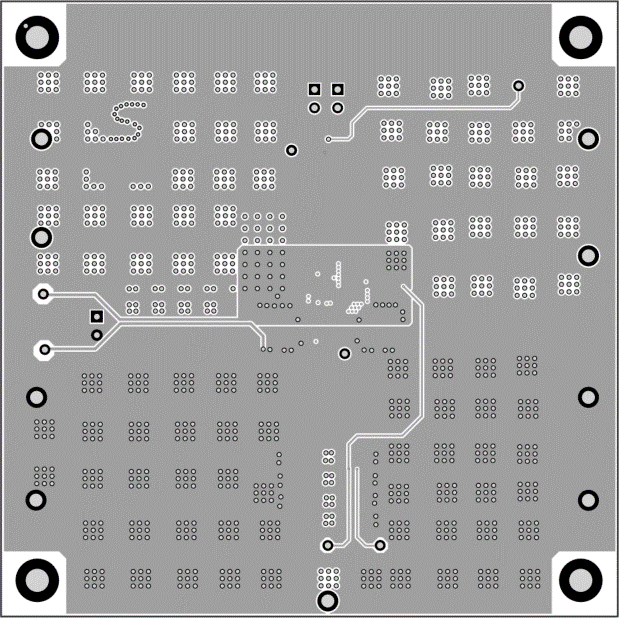

評估板
EVB_SQ29047WZQ评估板适用于17V/12A连续电流同步降压控制器SQ29047WZQ
