SQ52104WMS

正在量產
Datasheet
低功耗超小封装，零漂移单边电流检测传感器
    Part NumberSQ52104WMS
    Description电流检测放大器
    Vcc_min (V)1.8
    Vcc_max (V)5.5
    CM Sense Range1.8-5.5
    DM Sense Range52
    Iq (uA)18
    Gain100V/V
    Accuracy (max)/
    Gain Error (max)±0.18%
    Offset (max)±45
    Features / Special Function低功耗超小封装，单边电流检测传感器
    PackageCSP0.76×0.76-4
    • 共模电压范围：+1.8V至+5.5V
    • 固定增益：100V/V
    • 低偏移电压：±7μV（典型值）
    • 偏移电压温漂系数：0.2 µV/℃（最大值）
    • 增益误差：0.06%（典型值）
    • 增益温漂系数：1 ppm/℃（最大值）
    • 静态电流：18μA（典型值）
    • 芯片级封装: CSP0.76×0.76-4

    評估板

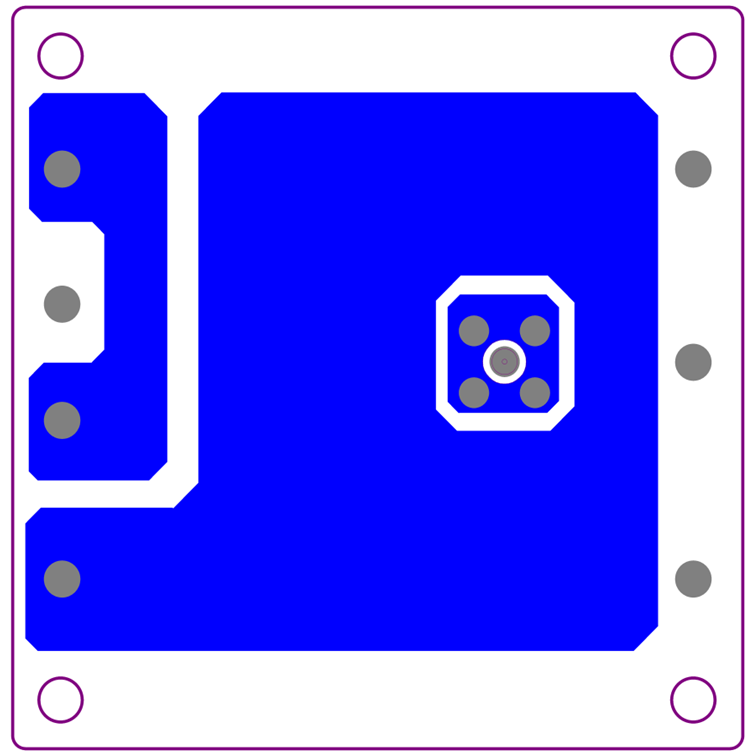

    • 幻灯片1

      評估板照片

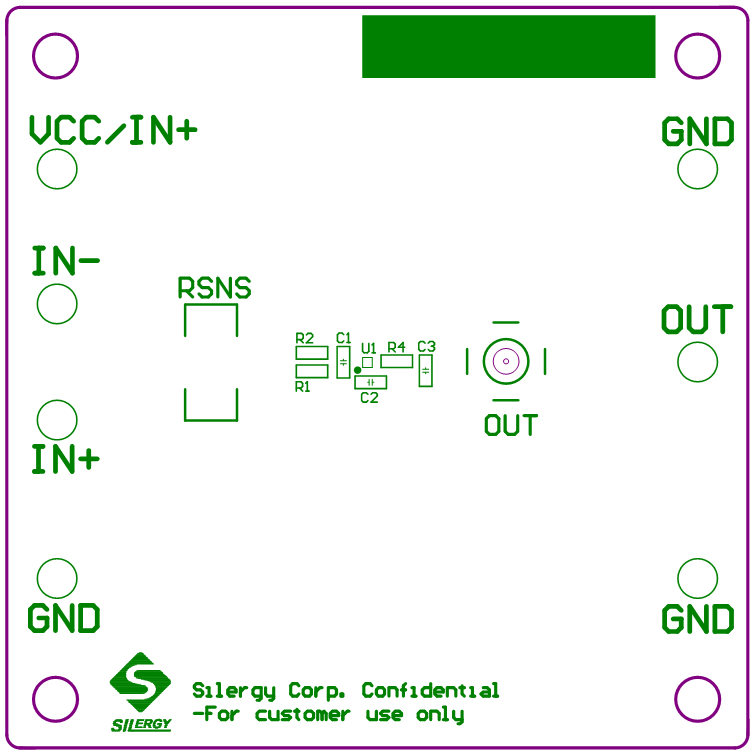

    • 幻灯片2

      評估板照片

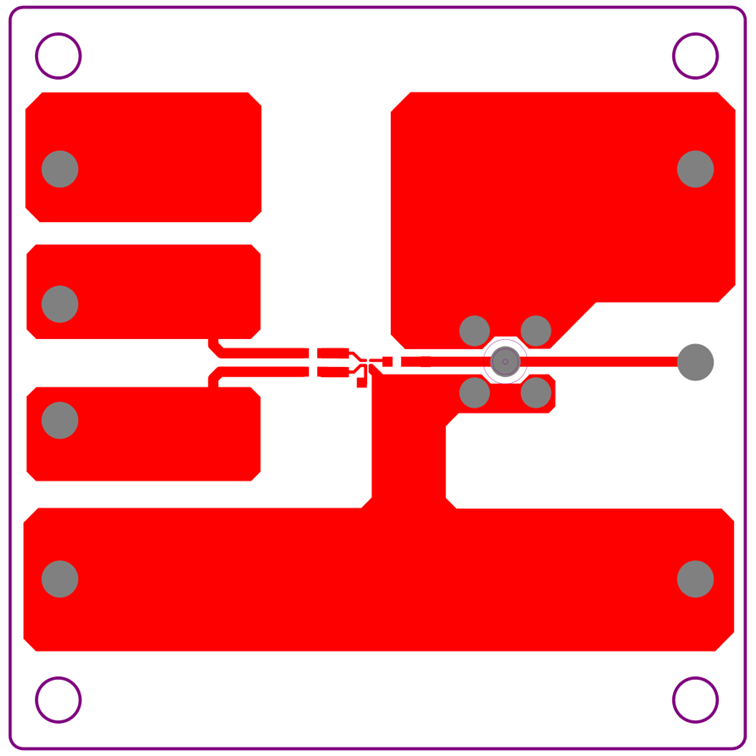

    • 幻灯片3

      評估板照片

    EVB_SQ52104WMS

    EVB_SQ52104WMS评估板用于评估超小尺寸，低功耗，单向零漂移电流检测放大器SQ52104WMS
