PFC+LLC组合控制器
| Part number | SY5055BHXP |
|---|
| Pout (max) (W) | 350 |
|---|
| HV startup | YES |
|---|
| Support DC input | YES |
|---|
| Operation mode | PFC: CrM/DCM/Burst, LLC: CCM/Burst |
|---|
| Driving FETs type | MOS |
|---|
| No load loss (mW) | <150 |
|---|
| Switching frequency (min)(kHz) | PFC: 30,LLC: 25 |
|---|
| Switching frequency (max)(kHz) | PFC: 300,LLC: 600 |
|---|
| Features | Half-bridge driver,Support DC/AC input |
|---|
| Package | SOP14 |
|---|
| Operating temperature range(°C) | -40 to 125 |
|---|
| Functional safety category | |
|---|
- 功率因数(PF)> 0.95,总谐波失真(THD)< 5%
- 支持直流/交流输入
- 升压准谐振(QR)操作
- 轻载时升压突发操作
- LLC 快速动态响应
- LLC 集成半桥驱动器
- 输入软启动(BI)和软关闭(BO)保护
- 升压 FBB、LLC 输出过压保护(OVP)
- 每周期峰值电流保护
- 过温保护
- LLC 电容模式保护
- SOP14 封装

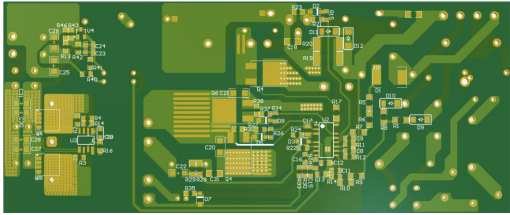

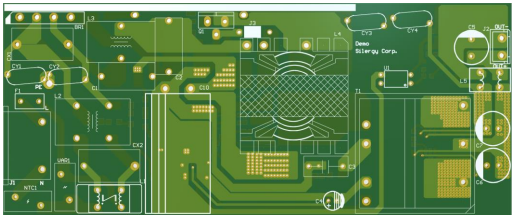

評估板
EVB_SY5055BHXP评估板适用于评估符合PFC+LLC组合控制器
