带NVDC电源路径管理的多节同步Buck-Boost电池充放电控制器
| Part number | SY6969CQFQ |
|---|
| Vin (max) (V) | 25 |
|---|
| Vin (min) (V) | 3.5 |
|---|
| Absolute max Vin (max) (V) | 30 |
|---|
| Number of series cells | 1,2,3,4 |
|---|
| Charge voltage (max) (V) | 19.2 |
|---|
| Charge voltage (min) (V) | 1.024 |
|---|
| Charge current (max) (A) | 8.128 |
|---|
| Charge current (min) (A) | 0.064 |
|---|
| Integrated FETs(Yes/No) | Yes |
|---|
| Topology | BuckBoost |
|---|
| Control interface | SMBUS |
|---|
| Features | Multi-Cell synchronous Buck-Boost battery charger controller with NVDC power path management |
|---|
| Operating temperature range(°C) | -40 to 100 |
|---|
| Package | QFN4×4-32 |
|---|
- 工作电压：3.5V~25V
- 1-4节电池
- 双向 4-switch Buck-Boost
- 开关频率：800/1200kHz
- 精准的功率/电流监测
- NVDC电源路径管理
- 适配器满载时电池补充系统
- 补充模式下的电池 MOSFET 理想二极管操作
- 用于提高系统电源效率的直通模式 (PTM)
- I2C控制
- 高精度电压/电流调节和监控
- 紧凑型封装：QFN4×4-32

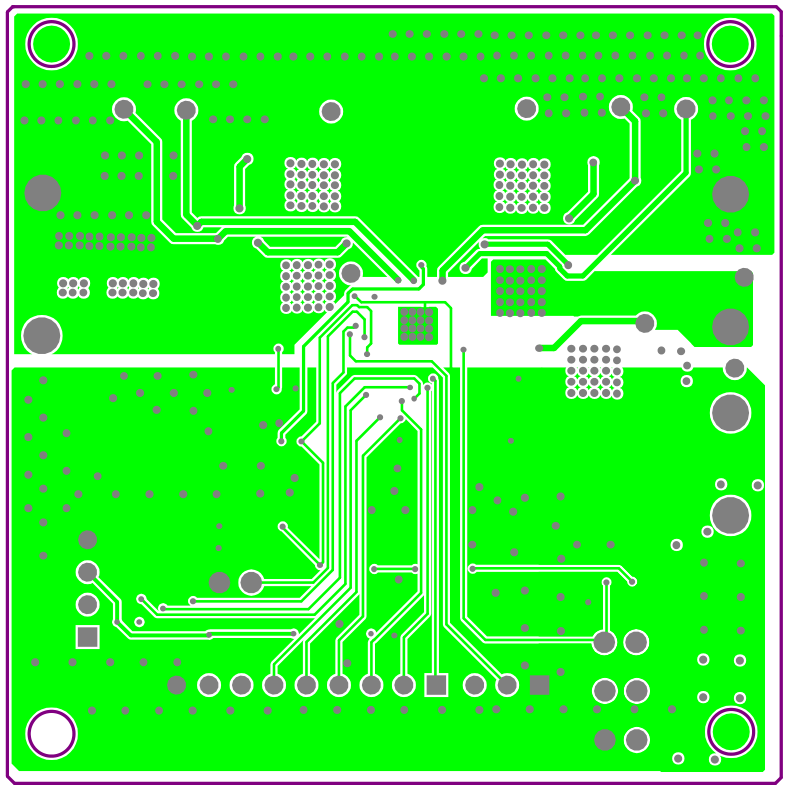

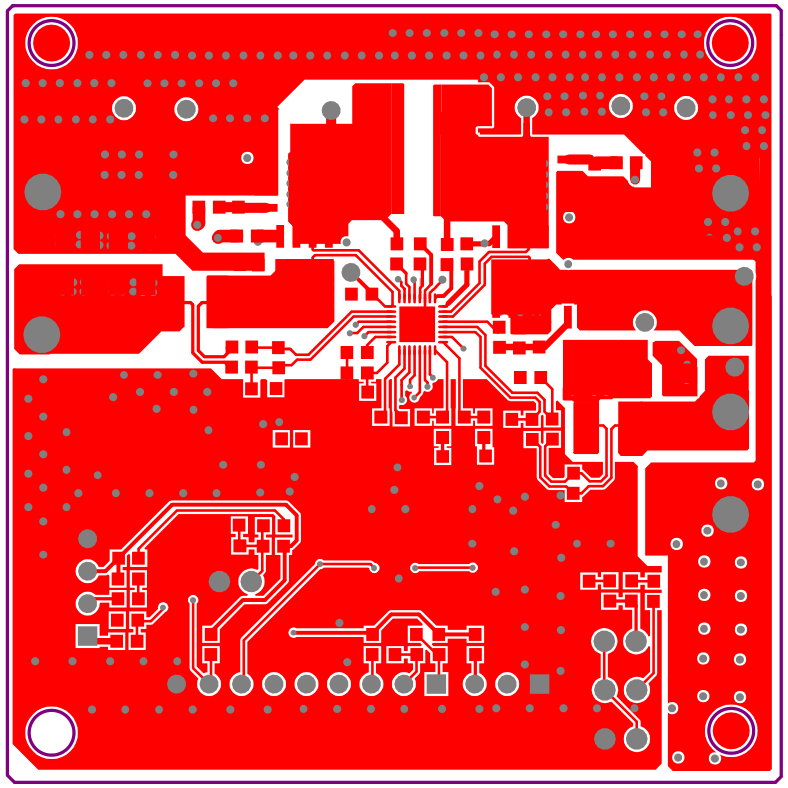

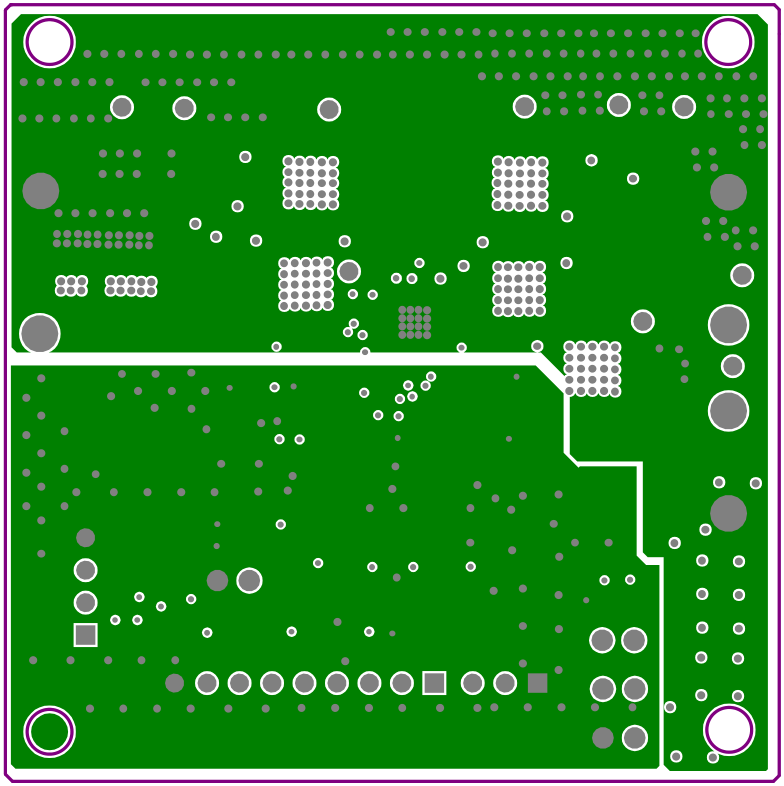

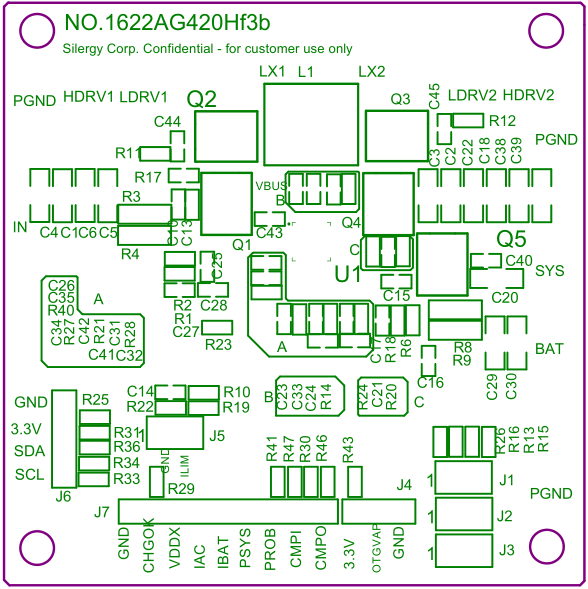

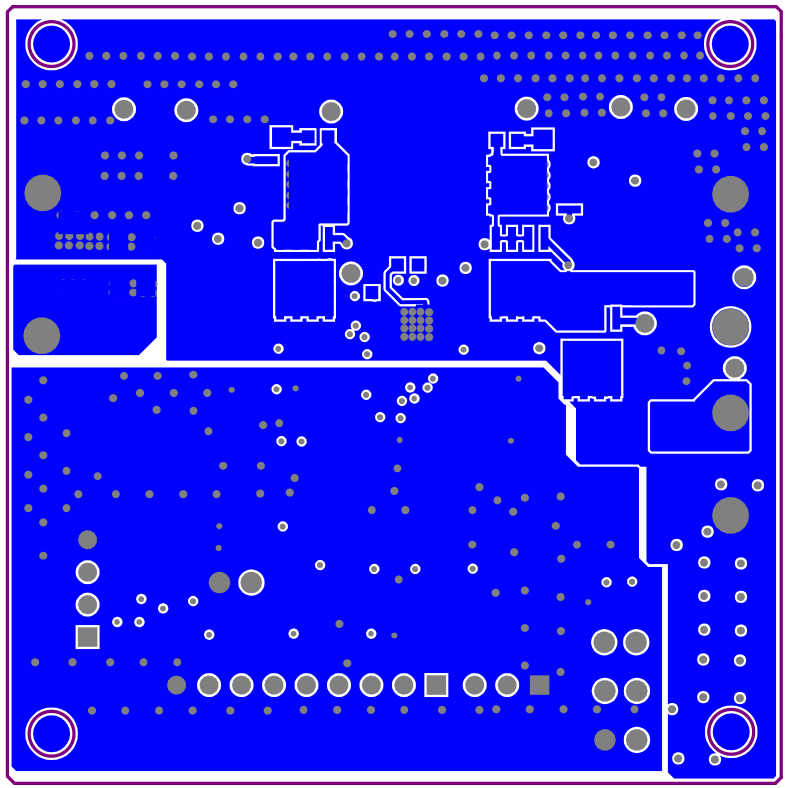

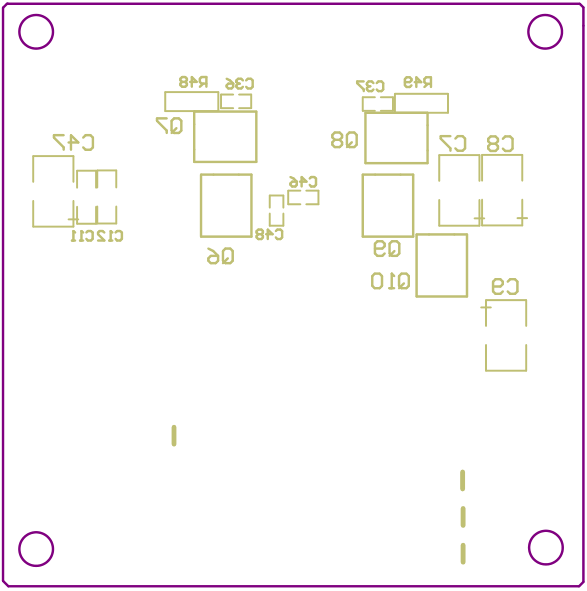

評估板
EVB_SY6969CQFQ评估板用于评估具有 NVDC 电源路径管理的多节同步降压-升压电池充电器控制器 SY6969CQFQ.
