高效率，2.2MHz, 3A, 5.5V输入， 同步降压转换器
| Part number | SY80003EDQD |
|---|
| Channel(#) | 1 |
|---|
| Vin (min) (V) | 2.5 |
|---|
| Vin (max) (V) | 5.5 |
|---|
| Switching frequency (min)(kHz) | 2200 |
|---|
| Switching frequency (max)(kHz) | 2200 |
|---|
| Vout (min) (V) | 0.6 |
|---|
| Vout (max) (V) | 5 |
|---|
| Iout (max) (A) | 3 |
|---|
| Vout2 (min)(V) | |
|---|
| Vout2 (max )(V) | |
|---|
| Iout2 (max)(A) | |
|---|
| Vref accuracy (±%) | 1 (over temperature) |
|---|
| Vout accuracy(±%) | |
|---|
| Control mode | COT+Ripple |
|---|
| Duty cycle (max)(%) | 100 |
|---|
| Operation mode | FCCM |
|---|
| Iq (typ) (uA) | |
|---|
| Features | Power good,Output discharge |
|---|
| Package | DFN1.5×1.5-6 |
|---|
| Operating temperature range(°C) | -40 to 125 |
|---|
| Functional safety category | |
|---|
- 内置低导通电阻开关： 38mΩ/30mΩ
- 宽输入电压范围： 2.5V 至5.5V
- 高达3A输出电流
- 在-40°C 至125°C 温度范围内，±1% 0.6V内部基准
- 2.2MHz 高开关频率可最大程度减小外部元件尺寸
- 高级的恒定导通时间和基于纹波控制策略可实现快速瞬态响应
- 连续导通模式 （FCCM）
- 内部软启动限制浪涌电流
- 100% 占空比工作
- 电压正常指示器
- 逐周期谷值，峰值和反向限流保护
- 打嗝式输出欠压保护
- 自动恢复模式过温保护
- 符合RoHS 标准且无卤素
- 紧凑型封装：DFN1.5x1.5-6

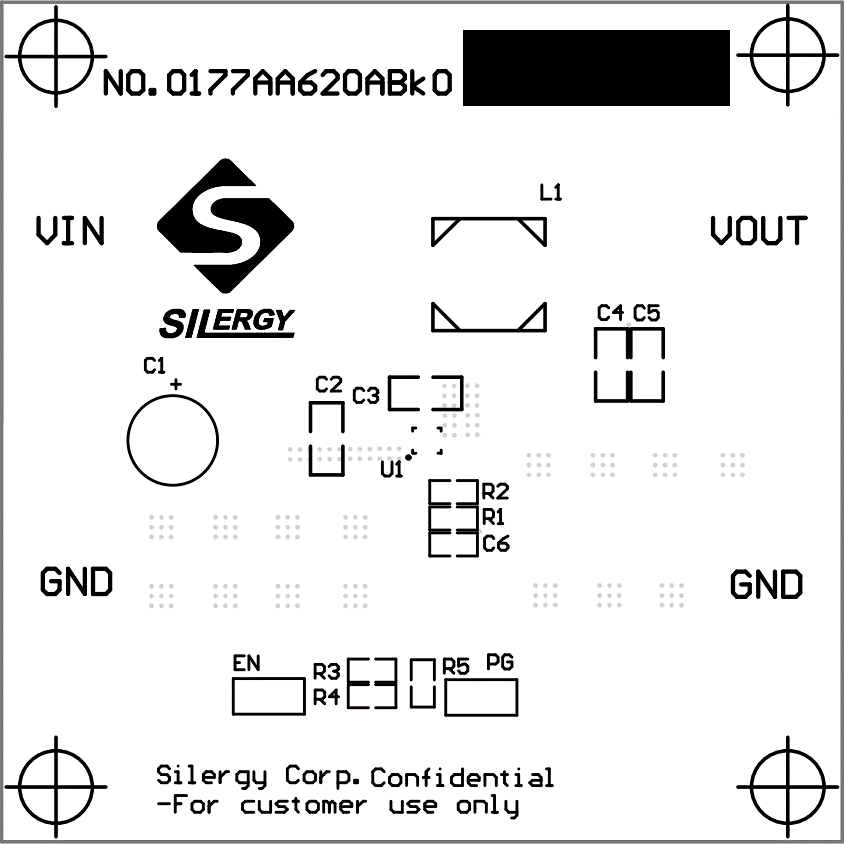

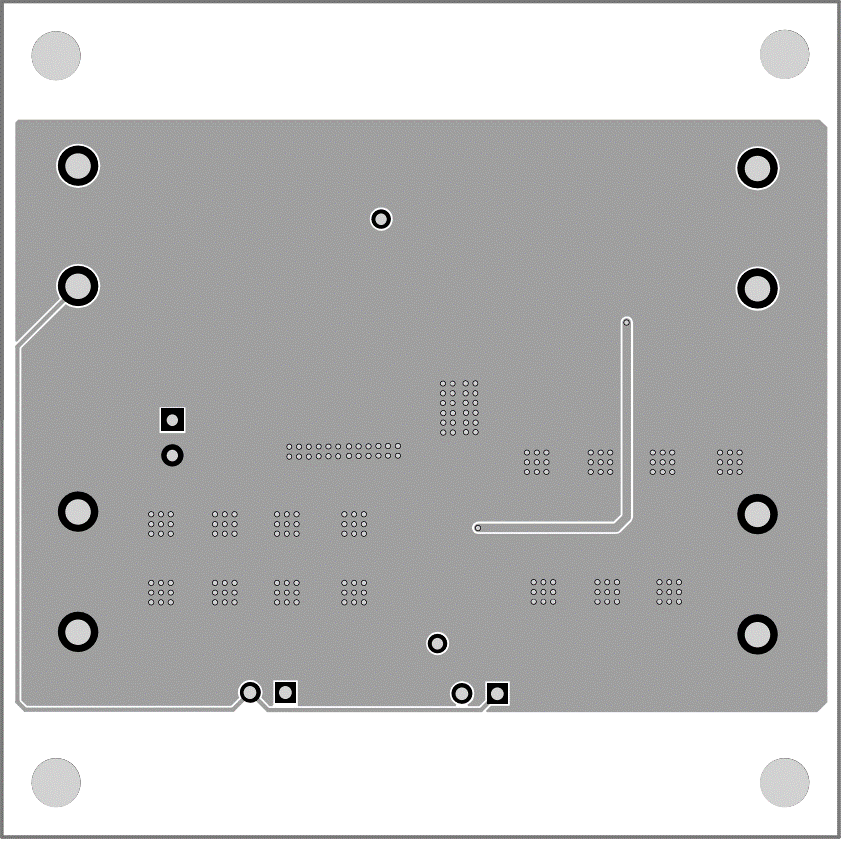

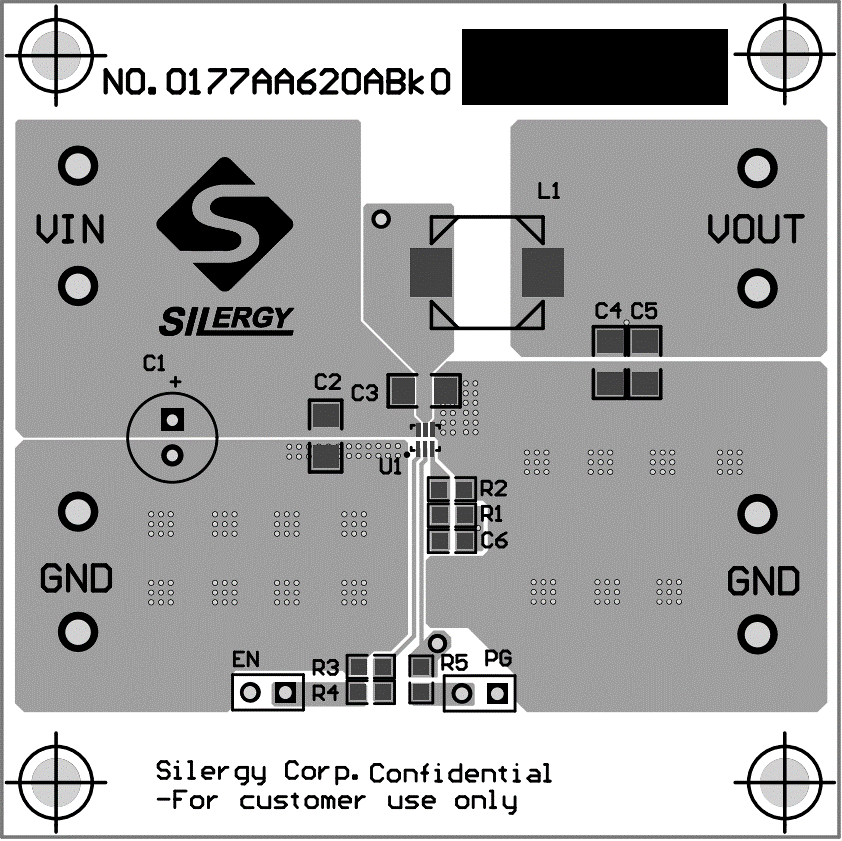

評估板
EVB_SY80003EDQD 评估板适用于评估3A, 5.5V输入, 2.2MHz 同步降压稳压器。
