16μA超低静态电流，2.2MHz同步降压调节器
| Part number | SY80054DQC |
|---|
| Channel(#) | 1 |
|---|
| Vin (min) (V) | 2.4 |
|---|
| Vin (max) (V) | 5.5 |
|---|
| Switching frequency (min)(kHz) | 2200 |
|---|
| Switching frequency (max)(kHz) | 2200 |
|---|
| Vout (min) (V) | 0.6 |
|---|
| Vout (max) (V) | 5 |
|---|
| Iout (max) (A) | 4 |
|---|
| Vout2 (min)(V) | |
|---|
| Vout2 (max )(V) | |
|---|
| Iout2 (max)(A) | |
|---|
| Vref accuracy (±%) | 1 (over temperature) |
|---|
| Vout accuracy(±%) | |
|---|
| Control mode | COT+Ripple |
|---|
| Duty cycle (max)(%) | 100 |
|---|
| Operation mode | Auto PFM |
|---|
| Iq (typ) (uA) | 16 |
|---|
| Features | Power good,Output discharge |
|---|
| Package | DFN1.5×1.5-6 |
|---|
| Operating temperature range(°C) | -40 to 125 |
|---|
| Functional safety category | |
|---|
- 输入电压范围：2.4V~5.5V
- 超快负载瞬态速度
- 内部低导通开关（顶部/底部）：35mΩ /25mΩ
- 2.2MHz高开关频率最大限度地减少外部元件尺寸
- 反馈或输出电压精度：±1%（全温范围）
- 轻载时PFM模式
- 16μA工作静态电流
- 内部软启动限制浪涌电流
- 100%Dropout操作
- 输出自动放电功能
- 电源良好指示器
- SCP/OVP/OTP保护，自动恢复功能
- 符合RoHS标准且无卤素
- 紧凑型封装：DFN1.5×1.5-6

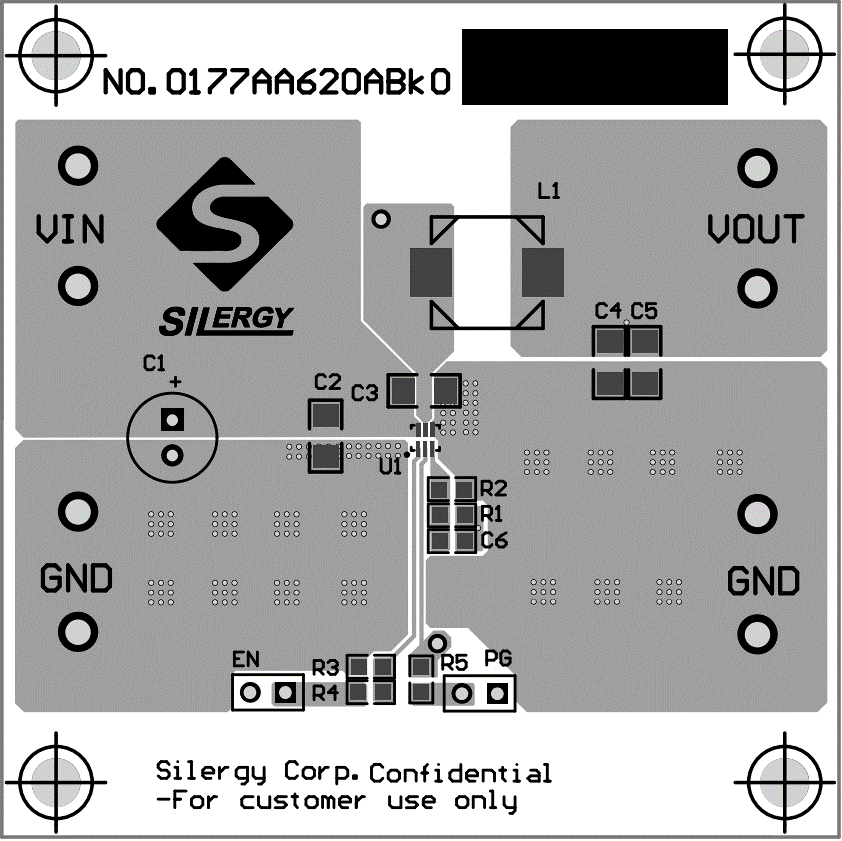

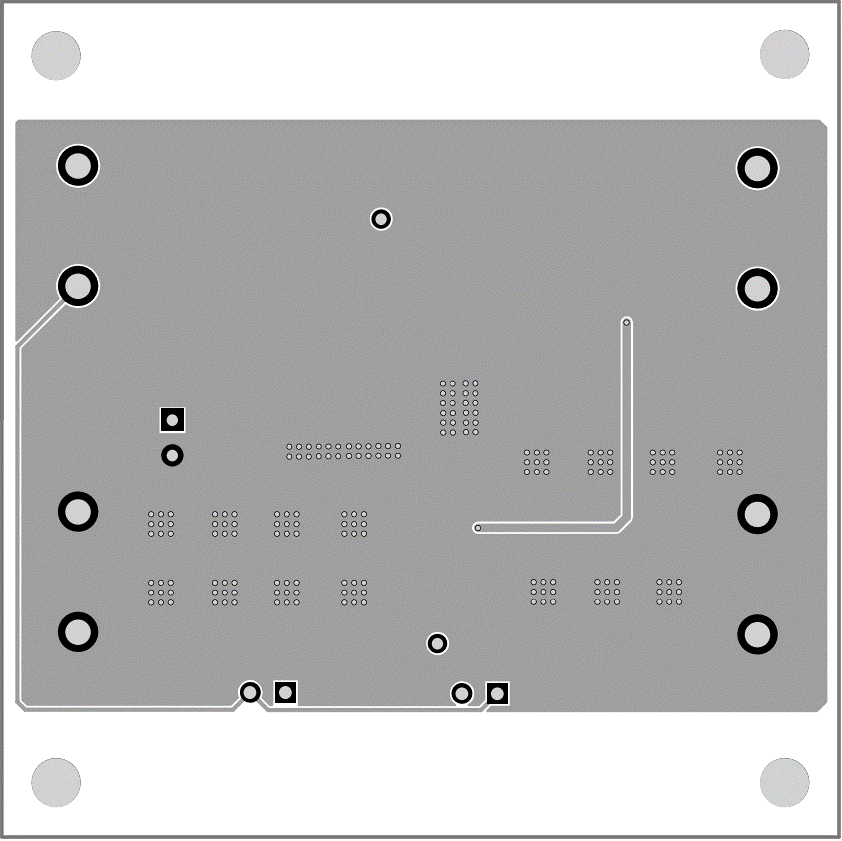

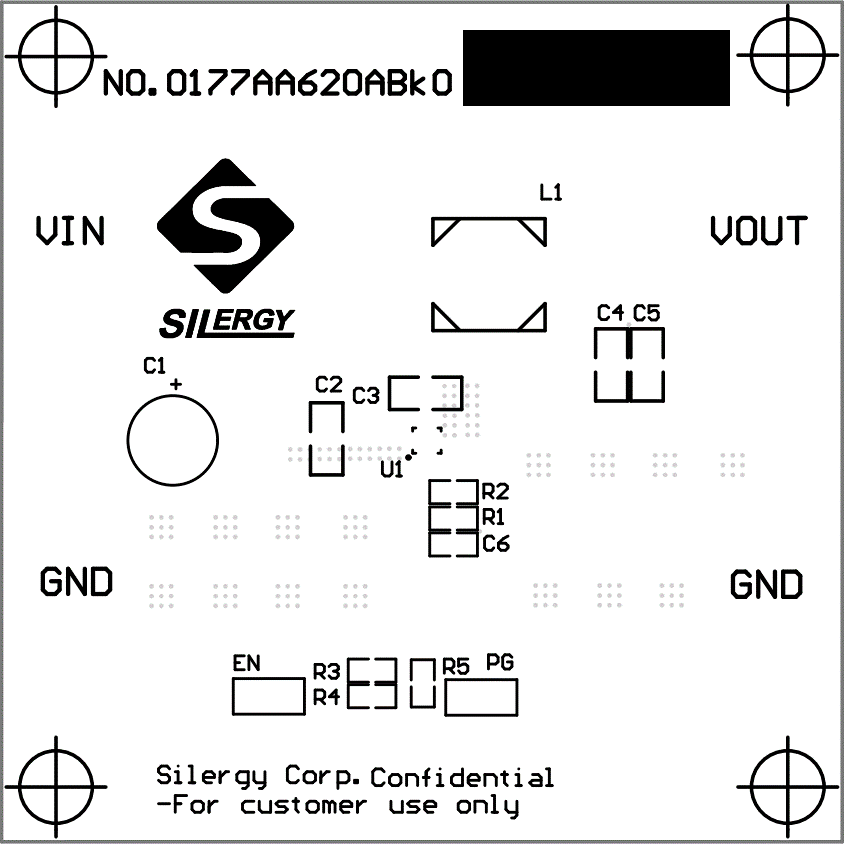

評估板
EVB_SY80054DQC适用于评估16μA超低静态电流，2.2MHz同步降压调节器SY80054DQC。
