高效率、16V/12A 同步降压稳压器
| Part number | SY81012VDC |
|---|
| Channel(#) | 1 |
|---|
| Vin (min) (V) | 2.7 |
|---|
| Vin (max) (V) | 16 |
|---|
| Switching frequency (min)(kHz) | 600 |
|---|
| Switching frequency (max)(kHz) | 1000 |
|---|
| Vout (min) (V) | 0.6 |
|---|
| Vout (max) (V) | 5.5 |
|---|
| Iout (max) (A) | 12 |
|---|
| Vout2 (min)(V) | |
|---|
| Vout2 (max )(V) | |
|---|
| Iout2 (max)(A) | |
|---|
| Vref accuracy (±%) | 1(over temperature) |
|---|
| Vout accuracy(±%) | |
|---|
| Control mode | COT+Ripple |
|---|
| Duty cycle (max)(%) | 75 |
|---|
| Operation mode | FCCM/PFM Selectable |
|---|
| Iq (typ) (uA) | 650 |
|---|
| Features | Power good,Output discharge,Programmable current limit,Soft start,Hiccup SCP |
|---|
| Package | QFN3×4-19 |
|---|
| Operating temperature range(°C) | -40 to 125 |
|---|
| Functional safety category | |
|---|
----VCC 由内部LDO供电：3.6V 至 16V
----VCC 由外部 3.3V直流电源供电：2.7V 至 16V
- 内置低导通电阻开关：12.6mΩ/4.3mΩ
- 0.6V ±1% 基准电压精度（-40°C 至 125°C温度范围内）
- 采用恒定导通时间架构和锁频环
- 即时 PWM 架构实现快速瞬态响应
- 600kHz、800kHz 和 1000kHz 开关频率
- PFM/FCCM 轻载运行模式
- 可编程谷值电流限制
- 可靠的保护模式：
- 输出欠压(UVP)、输入欠压(UVLO)、过温(OTP)和过压(OVP)时自动恢复
- 逐周期谷值和峰值电流限制
- 逐周期反向电流限制
- 内部软启动限制浪涌电流
- 可编程软启动时间
- 具有输出预偏置功能的平滑软启动
- 可调输入欠压锁定
- 电源正常指示器
- 差分输出电压远端采样
- 输出放电功能
- 符合 RoHS 标准且无卤素
- 紧凑型封装：QFN3×4-19

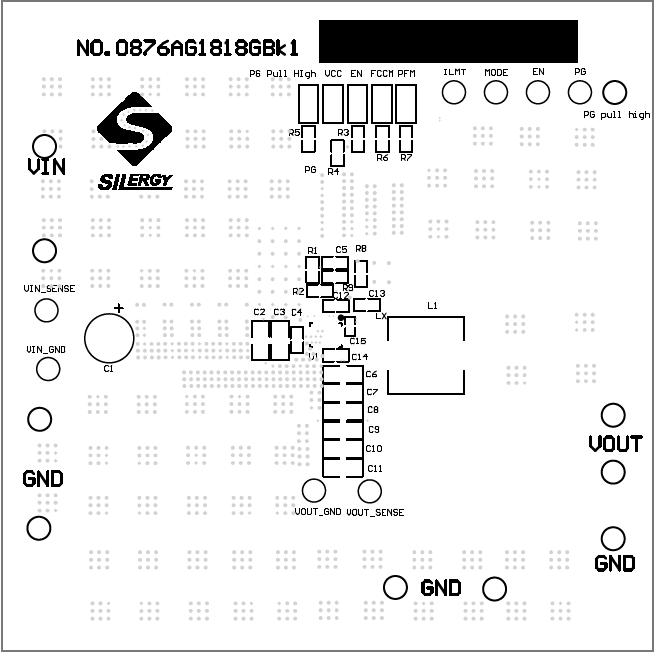

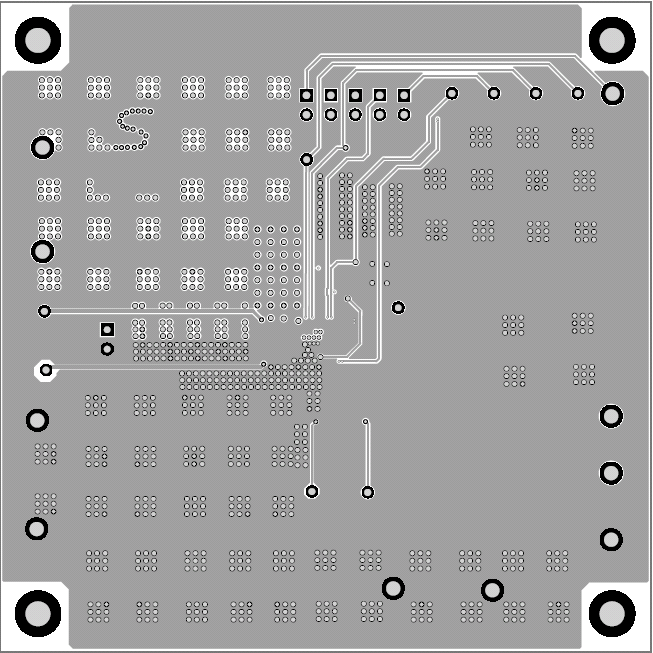

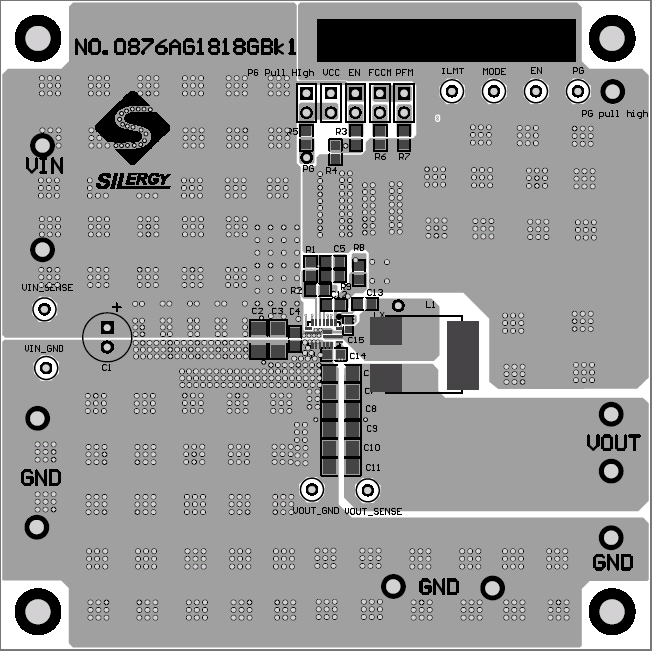

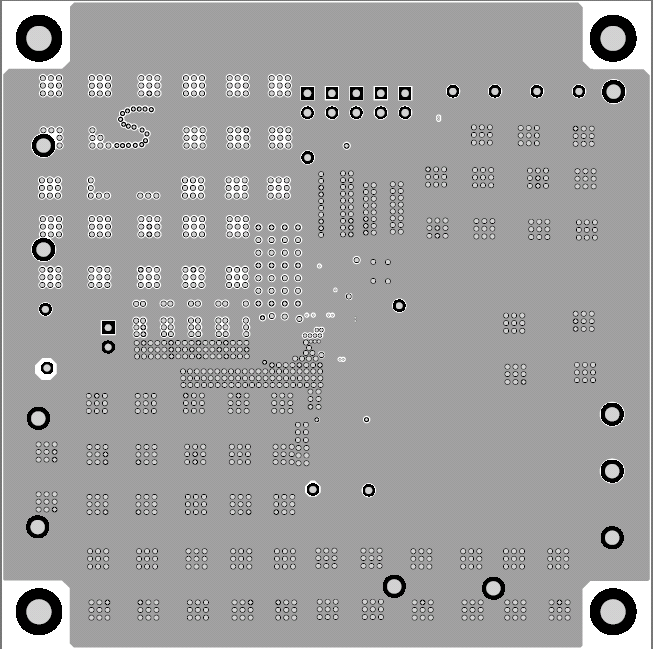

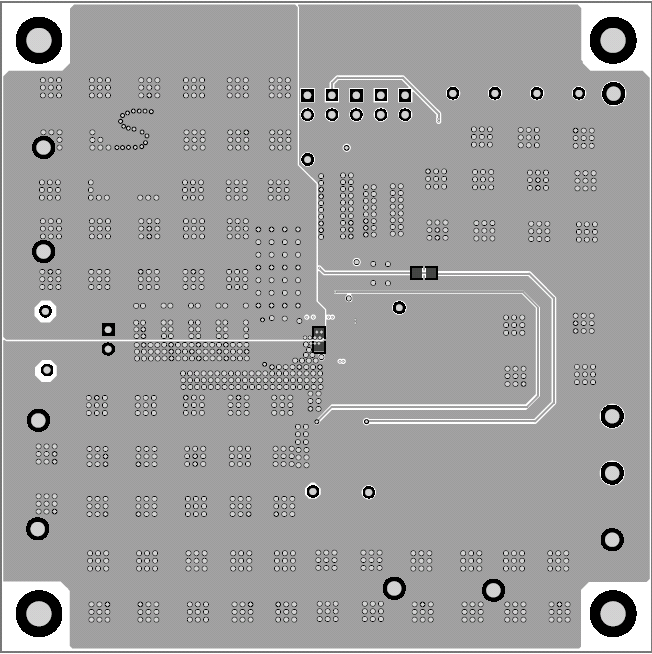

評估板
EVB_SY81012VDC评估板用于评估2.7~16V输入，0~12A输出电流，1.2V输出电压的同步降压稳压器。
