6A、18V输入高效同步降压转换器
| Part number | SY81106ADT |
|---|
| Channel(#) | 1 |
|---|
| Vin (min) (V) | 4.5 |
|---|
| Vin (max) (V) | 18 |
|---|
| Switching frequency (min)(kHz) | 400 |
|---|
| Switching frequency (max)(kHz) | 400 |
|---|
| Vout (min) (V) | 0.6 |
|---|
| Vout (max) (V) | 9.5 |
|---|
| Iout (max) (A) | 6 |
|---|
| Vout2 (min)(V) | |
|---|
| Vout2 (max )(V) | |
|---|
| Iout2 (max)(A) | |
|---|
| Vref accuracy (±%) | 1 |
|---|
| Vout accuracy(±%) | |
|---|
| Control mode | COT+Ripple |
|---|
| Duty cycle (max)(%) | 75 |
|---|
| Operation mode | Auto PFM |
|---|
| Iq (typ) (uA) | 200 |
|---|
| Features | |
|---|
| Package | TSOT23-6 |
|---|
| Operating temperature range(°C) | -40 to 125 |
|---|
| Functional safety category | |
|---|
l 内置低导通电阻MOSFETs：29mΩ/19mΩ
l 输入电压范围： 4.5~18V
l 高达6A的输出电流
l 精度±1%的0.6V参考电压
l 脉冲频率调制模式(PFM)
l 内部软启动限制浪涌电流
l 支持平滑的输出预偏置启动
l 400KHz开关频率最大程度地减小外部元件尺寸
l 基于纹波的恒定导通时间控制以实现快速瞬态响应
l 输出自放电功能
l 逐周期峰值电流保护
l 打隔模式的输出欠压保护
l 自动恢复模式过温保护
l 输入欠压锁定（UVLO）
l 符合RoHS标准且无卤素
l 紧凑型封装：TSOT23-6
l 湿敏等级（MSL）：1

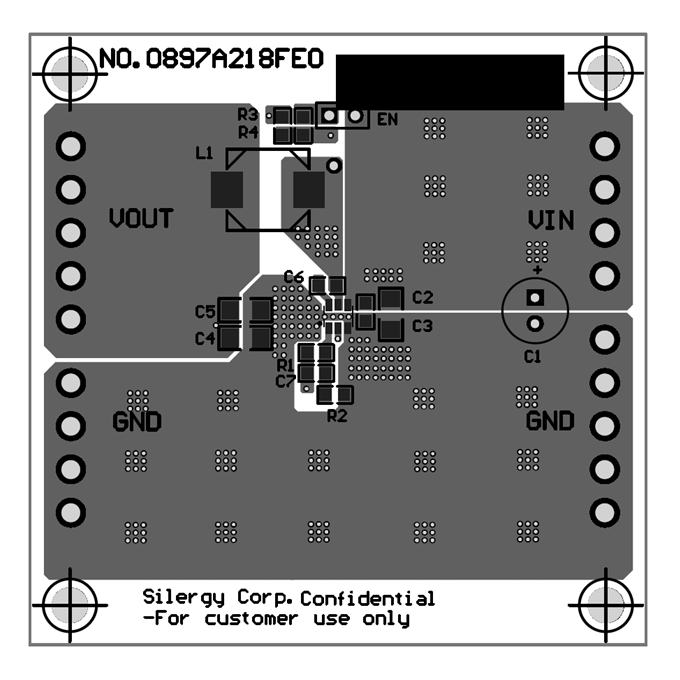

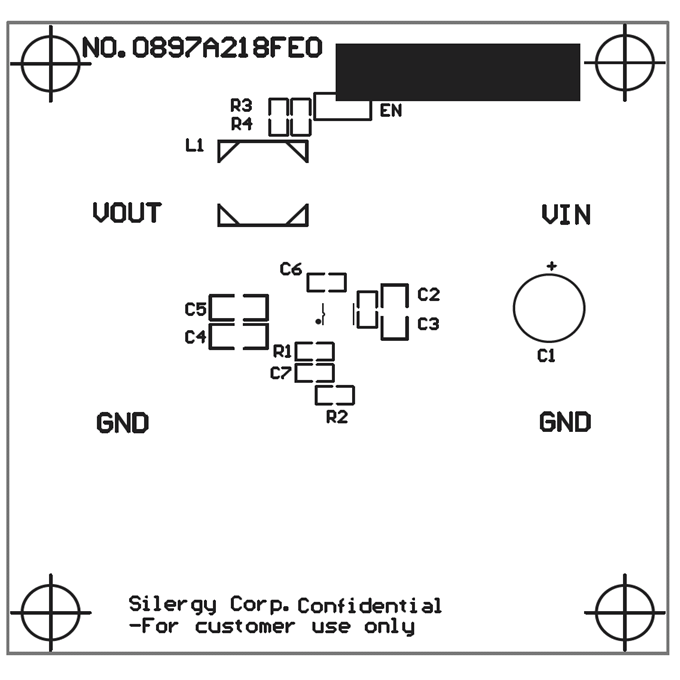

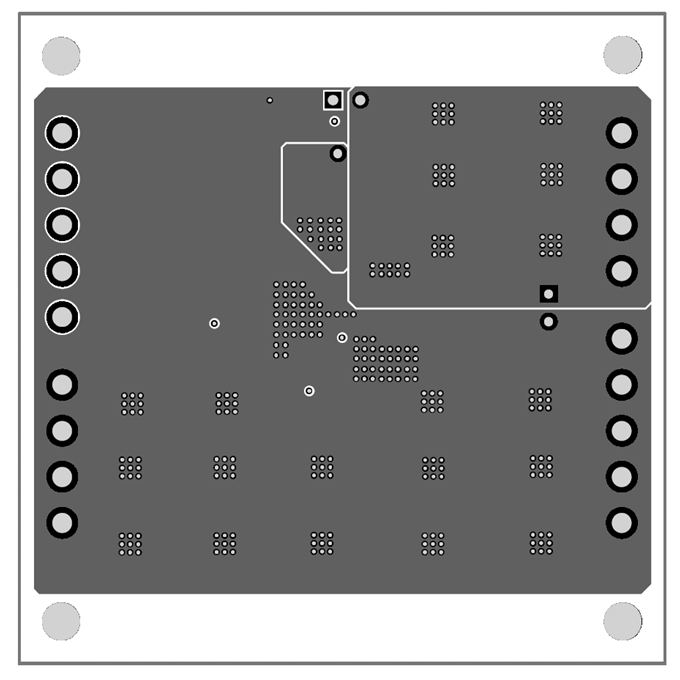

評估板
DB_SY81106ADT_1用于评估6A、18V、400kHz同步降压转换器。
