高效率， 快速响应， 6A, 28V 输入同步降压转换器
| Part number | SY83086RHC |
|---|
| Channel(#) | 1 |
|---|
| Vin (min) (V) | 4.5 |
|---|
| Vin (max) (V) | 24 |
|---|
| Switching frequency (min)(kHz) | 500 |
|---|
| Switching frequency (max)(kHz) | 500 |
|---|
| Vout (min) (V) | 0.6 |
|---|
| Vout (max) (V) | 2.5 |
|---|
| Iout (max) (A) | 6 |
|---|
| Vout2 (min)(V) | |
|---|
| Vout2 (max )(V) | |
|---|
| Iout2 (max)(A) | |
|---|
| Vref accuracy (±%) | 1 |
|---|
| Vout accuracy(±%) | |
|---|
| Control mode | COT+Ripple |
|---|
| Duty cycle (max)(%) | 80 |
|---|
| Operation mode | Auto PFM |
|---|
| Iq (typ) (uA) | 190 |
|---|
| Features | Power good,Output discharge, programmable current limit, Latch-off SCP |
|---|
| Package | QFN2.5×2.5-16 |
|---|
| Operating temperature range(°C) | -40 to 125 |
|---|
| Functional safety category | |
|---|
- 内置低导通电阻开关： 28mΩ/16mΩ
- 宽输入电压范围： 4.5V 至24V
- 可调输出电压： 0.6V 至2.5V
- 6A连续输出电流
- 500kHz 准恒定频率
- ±1% 内部基准电压
- 内部0.6ms 软启动限制浪涌电流
- 恒定导通时间和基于纹波的控制
- 出色的动态性能
- 集成1.2Ω旁路开关
- PFM/USM 可选轻载操作模式
- 电源正常指示器
- 输出自放电功能
- 可通过ILMT 引脚调节谷值限流阈值
- 逐周期谷值和峰值限流保护
- 闭锁式输出欠压保护
- 闭锁式输出过压保护
- 闭锁式过温保护
- 输入欠压锁定（UVLO）
- 符合RoHS 标准且无卤素
- 紧凑型封装：QFN2.5×2.5-16
評估板

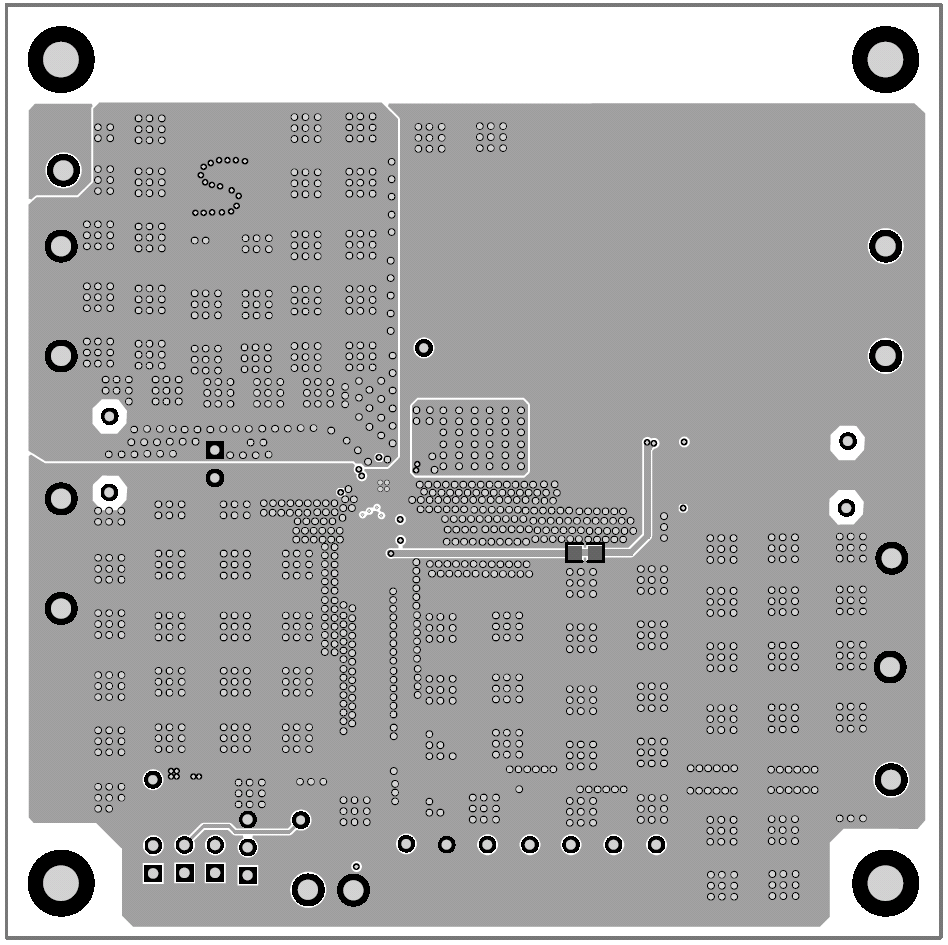

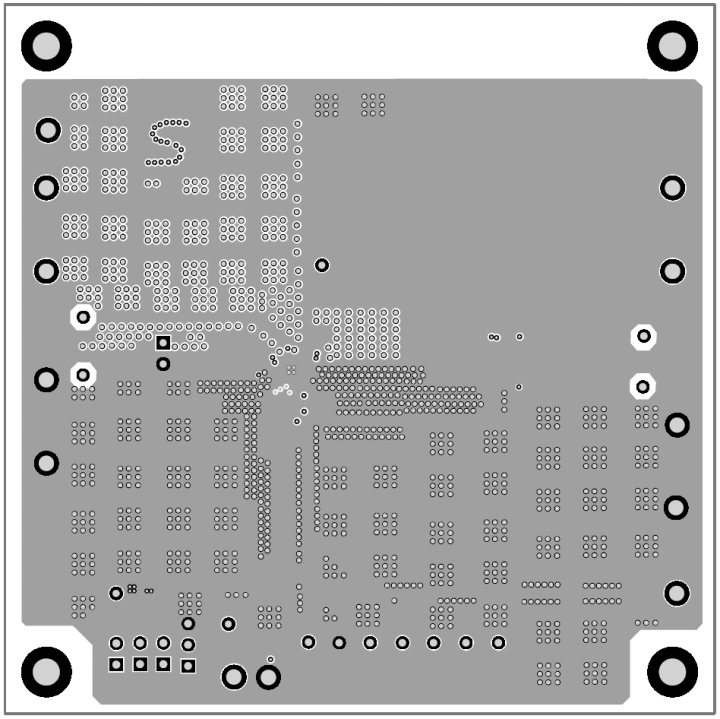

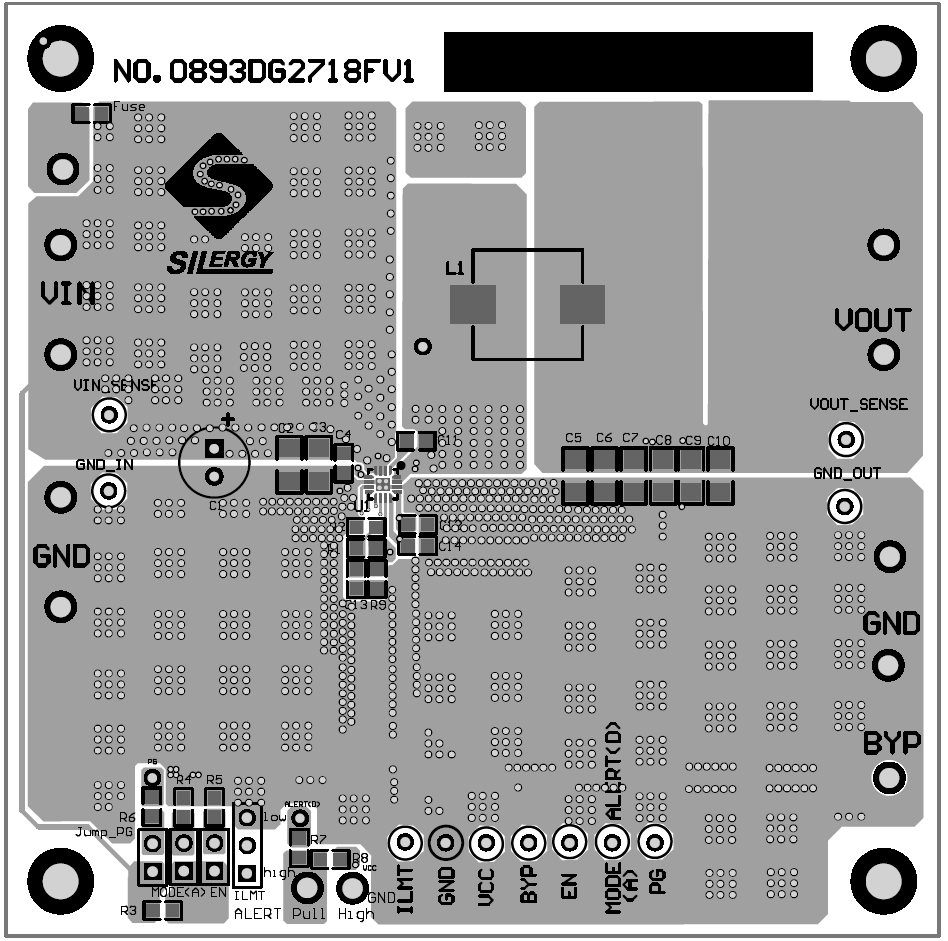

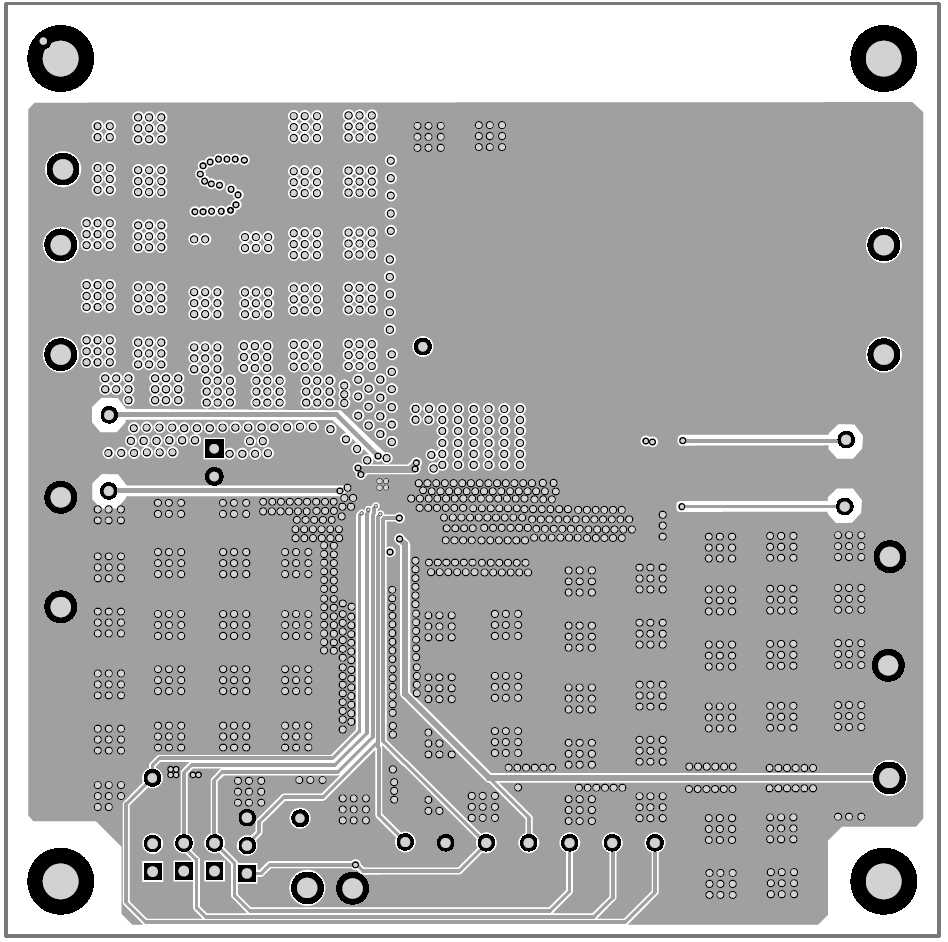

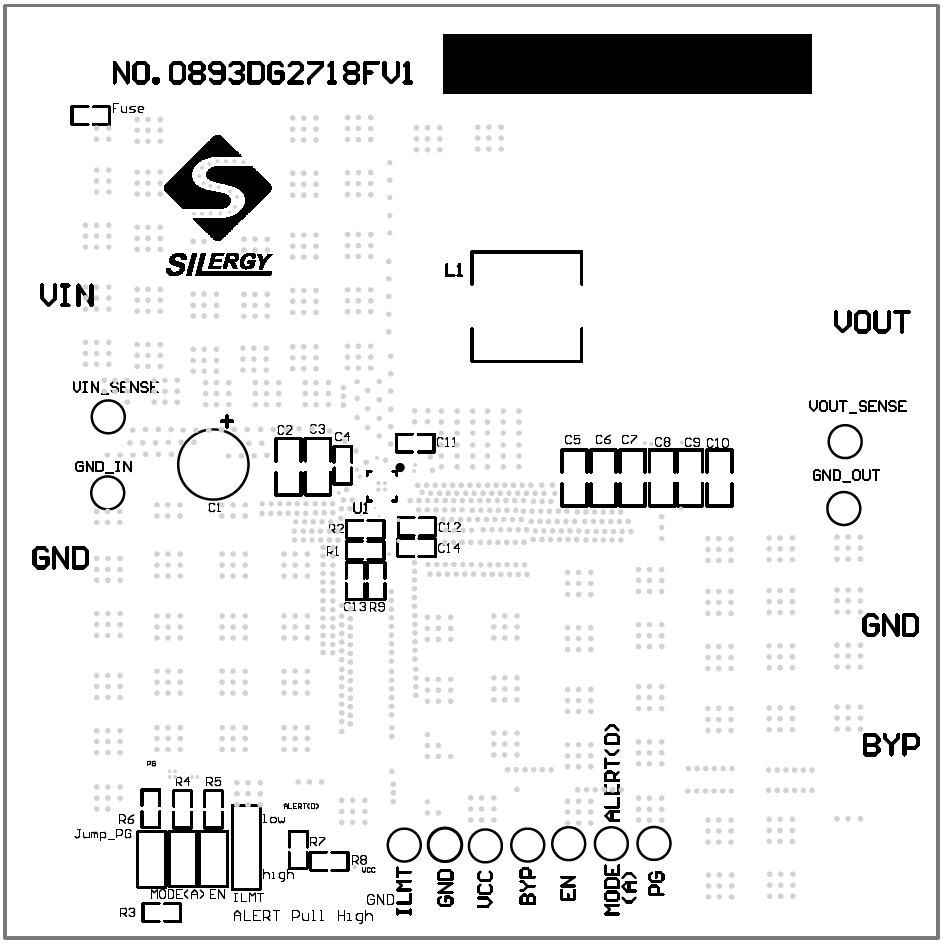

EVB_SY83086RHC 评估板适用于评估500kHz, 6A输出电流, 24V输入同步降压转换器。
