适用于SSD系统的高效高集成度PMIC
| Part number | SY8600CPZC |
|---|
| Vin (min) (V) | 2.8 |
|---|
| Vin (max) (V) | 5.5 |
|---|
| Channel(#) | 5 Chs Buck+2 Chs LDO |
|---|
| Package | CSP3.23×3.23-52 |
|---|
| Features | 5 Chs Buck(2Ch can work LSW) and 2Chs LDO,3.4MHz I2C,Hardware sleep control,Reset output,Auto PFM/FCCM control,OVP/OCP/SCP/OTP,Enable output control |
|---|
| Application | SSD |
|---|
o内部开关低导通电阻（PFET / NFET）：150 /150mΩ
o 0.6A最大输出电流能力
o 0.3A输出电流能力
o默认输出电压VOUT2 = 1.8V
o内部开关低导通电阻（PFET / NFET）：45 /20mΩ
o 3.0A最大输出电流能力
o默认输出电压VOUT3 = 0.91V
o 0.7V至1.1V可编程，10mV步进
o内部开关低导通电阻（PFET / NFET）：35 /45mΩ
o 4.0A最大输出电流能力
o 2.7V至3.6V可编程，100mV步进
o内部开关低导通电阻
（PFET / NFET）：60 /40mΩ
o 2.0A输出电流能力
- CH6 LDO2： 0.3A输出电流能力
- CH7同步降压：
- 内部开关低导通电阻（PFET / NFET）：60 /40mΩ
o 2.0A输出电流能力
- 重置输入/输出功能
- Buck转换器的2.0MHz开关频率
- 由I2C接口控制自动PWM / PFM模式或强制PWM模式
- 高达3.4MHz的I2C接口
- 具有DVS功能的I2C接口控制CH3 / CH4的输出电压电平
- 通过PORSEL引脚选择2种上电复位检测电压
- GPIO1 / GPIO2，PMRST控制的专用睡眠模式
- 过压/过流/短路/过热保护（OTP）
- 紧凑型封装：CSP3.23×3.23-52
評估板

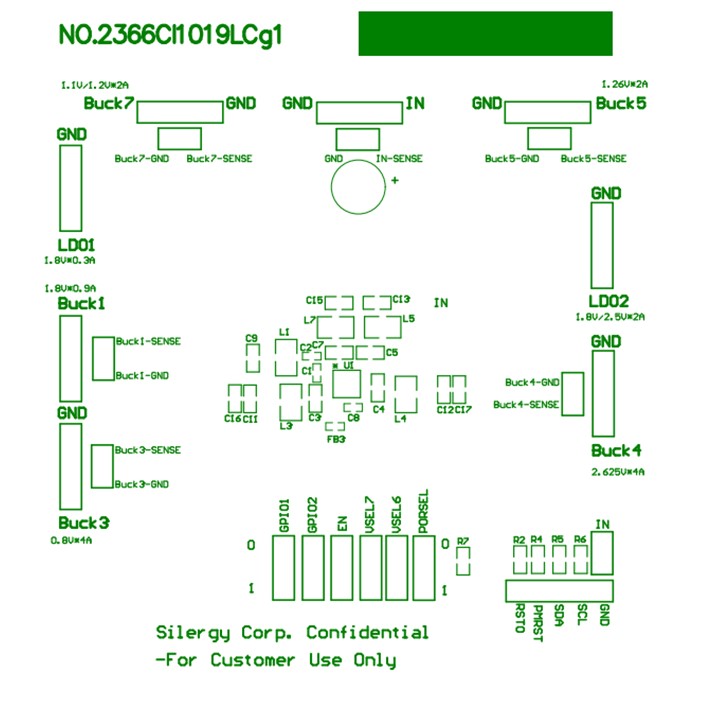

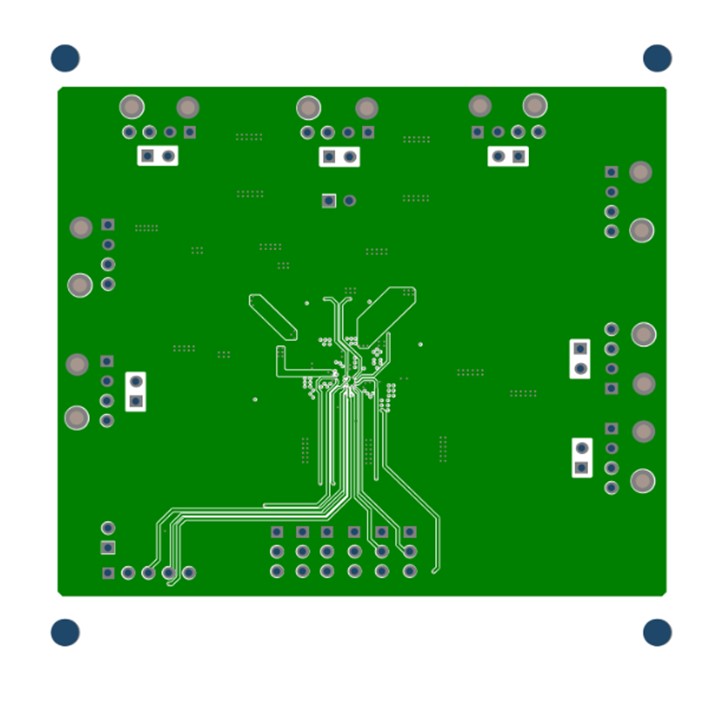

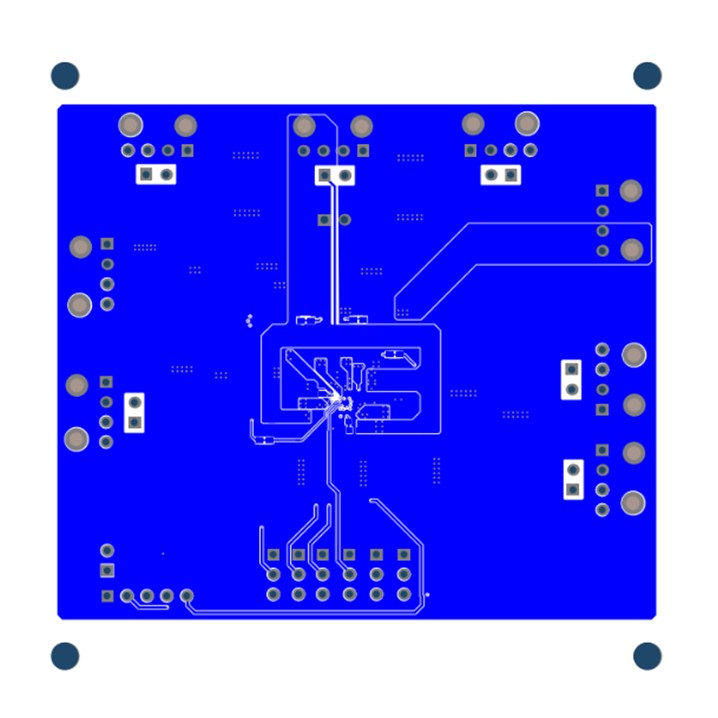

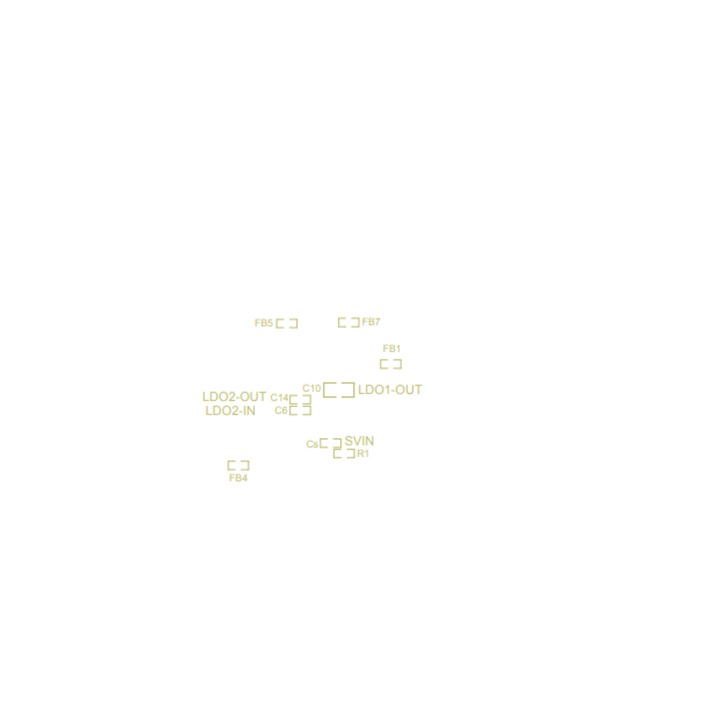

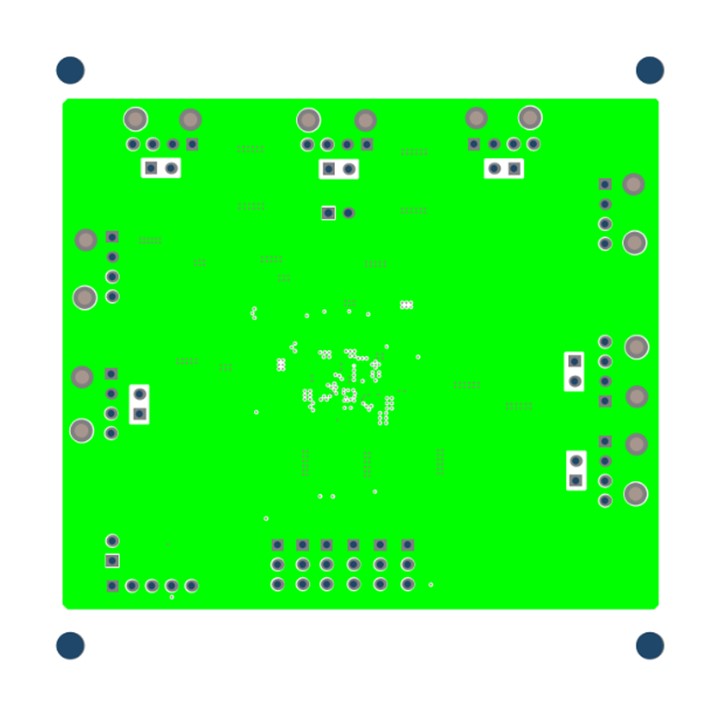

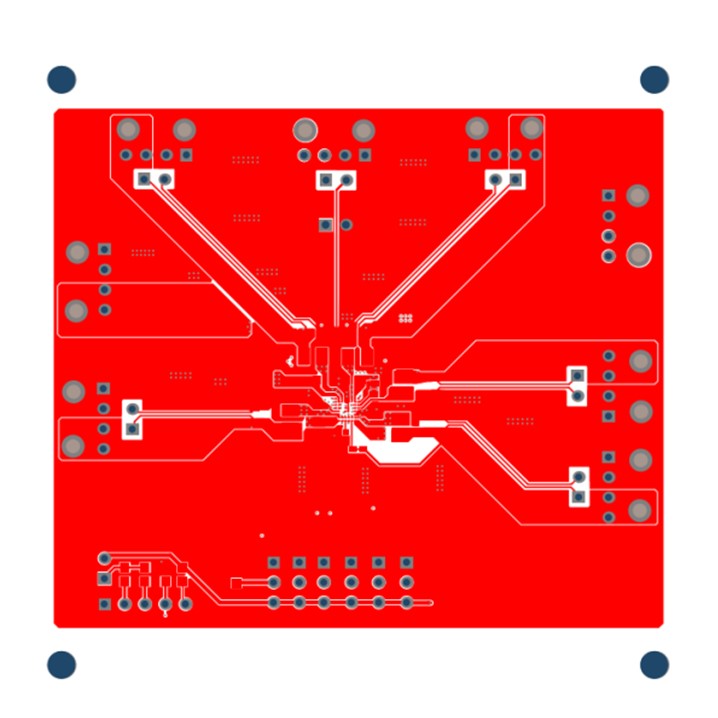

EVB_SY8600CPZC评估板用于评估一款用于具有 5 通道同步降压转换器、2 通道 LDO 的高效 PMIC。
