双输出1.0A/1.5A，2MHz高效率同步降压稳压器
| Part number | SY8821SAC |
|---|
| Channel(#) | 2 |
|---|
| Vin (min) (V) | 2.5 |
|---|
| Vin (max) (V) | 5.5 |
|---|
| Switching frequency (min)(kHz) | 2000 |
|---|
| Switching frequency (max)(kHz) | 2000 |
|---|
| Vout (min) (V) | 0.6 |
|---|
| Vout (max) (V) | 5 |
|---|
| Iout (max) (A) | 1 |
|---|
| Vout2 (min)(V) | 0.6 |
|---|
| Vout2 (max )(V) | 5 |
|---|
| Iout2 (max)(A) | 1.5 |
|---|
| Vref accuracy (±%) | 2 |
|---|
| Vout accuracy(±%) | |
|---|
| Control mode | Clock+Ipeak |
|---|
| Duty cycle (max)(%) | 100 |
|---|
| Operation mode | Auto PFM |
|---|
| Iq (typ) (uA) | 45 |
|---|
| Features | Interleave operation |
|---|
| Package | DFN2×1.5-8 |
|---|
| Operating temperature range(°C) | -40 to 125 |
|---|
| Functional safety category | |
|---|
- 输入电压范围：2.5V~5.5V
- 2MHz开关频率
- 180°异相
- 输出电流：
----通道1：1.0A
----通道2：1.5A
- 当两个通道均启动时，静态电流低于45μA
- 内置低导通电阻开关 （PFET / NFET）：125mΩ/100mΩ
- 内部软启动
- 可100％占空比工作
- 符合RoHS标准且无卤素
- 紧凑型封装：DFN2x1.5-8

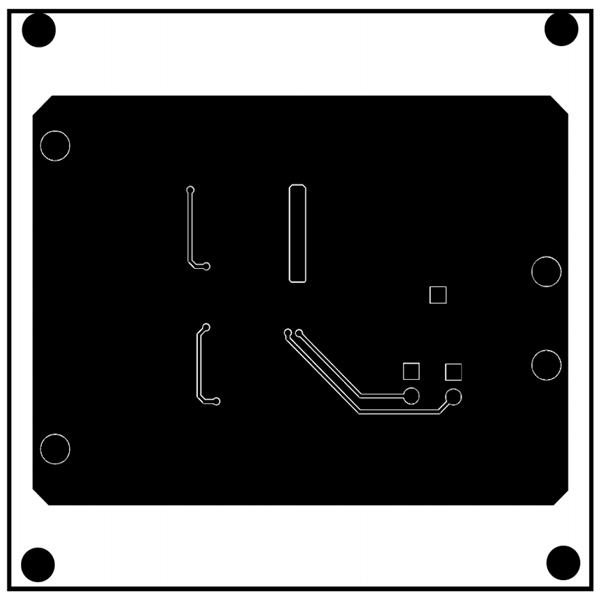

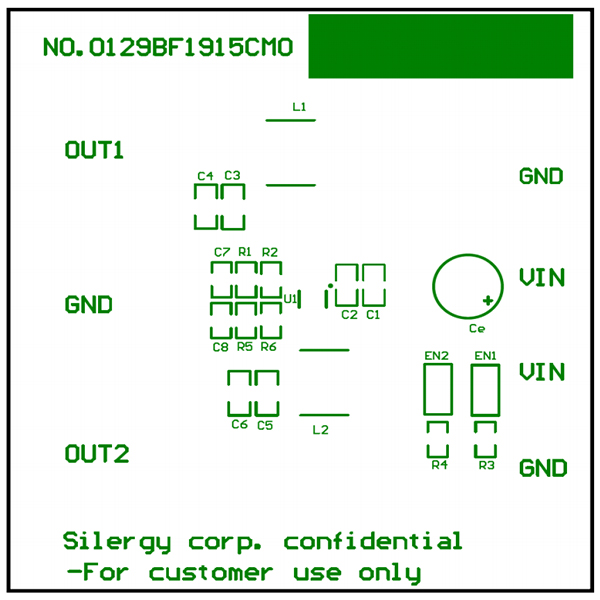

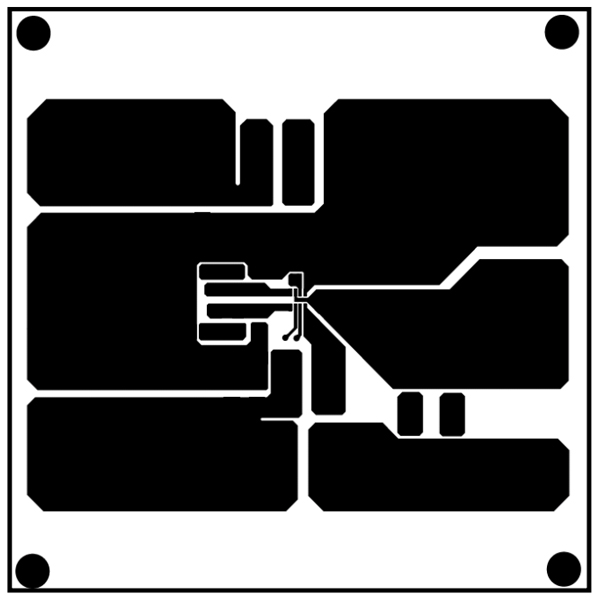

評估板
EVB_SY8821SAC评估板用于评估双输出1.0A/1.5A，2.5~5.5V输入，1.8V输出，2MHz同步降压稳压器。
