高效率, 500kHz, 3A, 18V 输入同步降压稳压器
| Part number | SY81103ABT |
|---|
| Channel(#) | 1 |
|---|
| Vin (min) (V) | 4.5 |
|---|
| Vin (max) (V) | 18 |
|---|
| Switching frequency (min)(kHz) | 500 |
|---|
| Switching frequency (max)(kHz) | 500 |
|---|
| Vout (min) (V) | 0.6 |
|---|
| Vout (max) (V) | 9.2 |
|---|
| Iout (max) (A) | 3 |
|---|
| Vout2 (min)(V) | |
|---|
| Vout2 (max )(V) | |
|---|
| Iout2 (max)(A) | |
|---|
| Vref accuracy (±%) | 1.5 |
|---|
| Vout accuracy(±%) | |
|---|
| Control mode | COT+Ripple |
|---|
| Duty cycle (max)(%) | 75 |
|---|
| Operation mode | Auto PFM |
|---|
| Iq (typ) (uA) | 200 |
|---|
| Features | |
|---|
| Package | SOT23-6 |
|---|
| Operating temperature range(°C) | -40 to 125 |
|---|
| Functional safety category | |
|---|
- 内置低导通电阻开关：80mΩ/40mΩ
- 输入电压范围：4.5V ~ 18V
- 3A电流输出能力
- ±1.5% 0.6V 基准电压精度
- 精确EN阈值
- 轻载高效率间断运行模式
- 内部软启动抑制浪涌电流
- 平滑的预偏置启动
- 500kHz开关频率最大程度地减小外部元件尺寸
- 基于纹波控制的COT控制以实现快速动态响应
- 外接10µF输出电容稳定工作
- 逐周期峰值/谷值电流限制
- 打嗝模式输出欠压保护
- 热关断保护，自动恢复功能
- 输入欠压锁定
- 符合ROHS标准且无卤素
- 紧凑型封装：SOT23-6

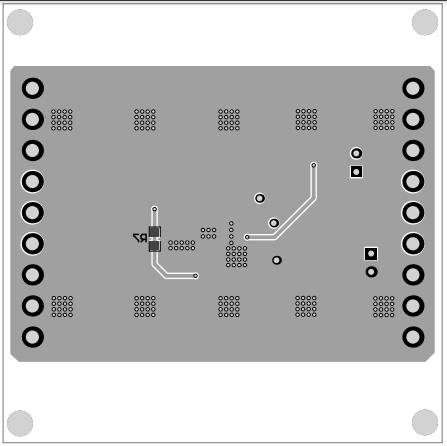

評估板

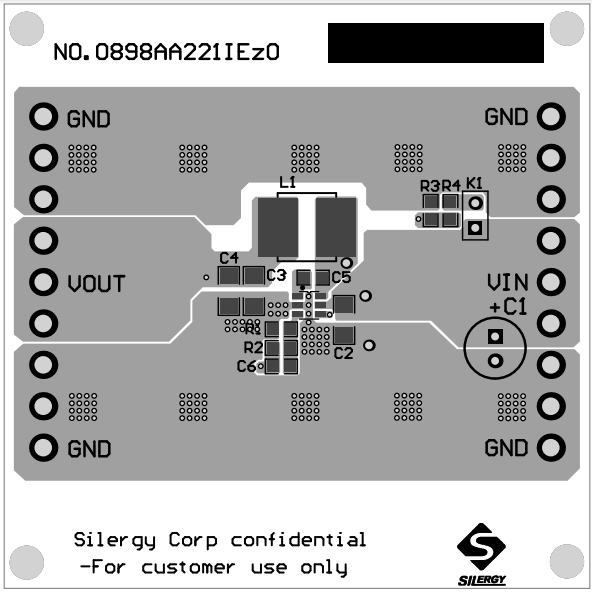

EVB_SY81103ABT评估板适用于3A，18V，500KHz 同步稳压器
