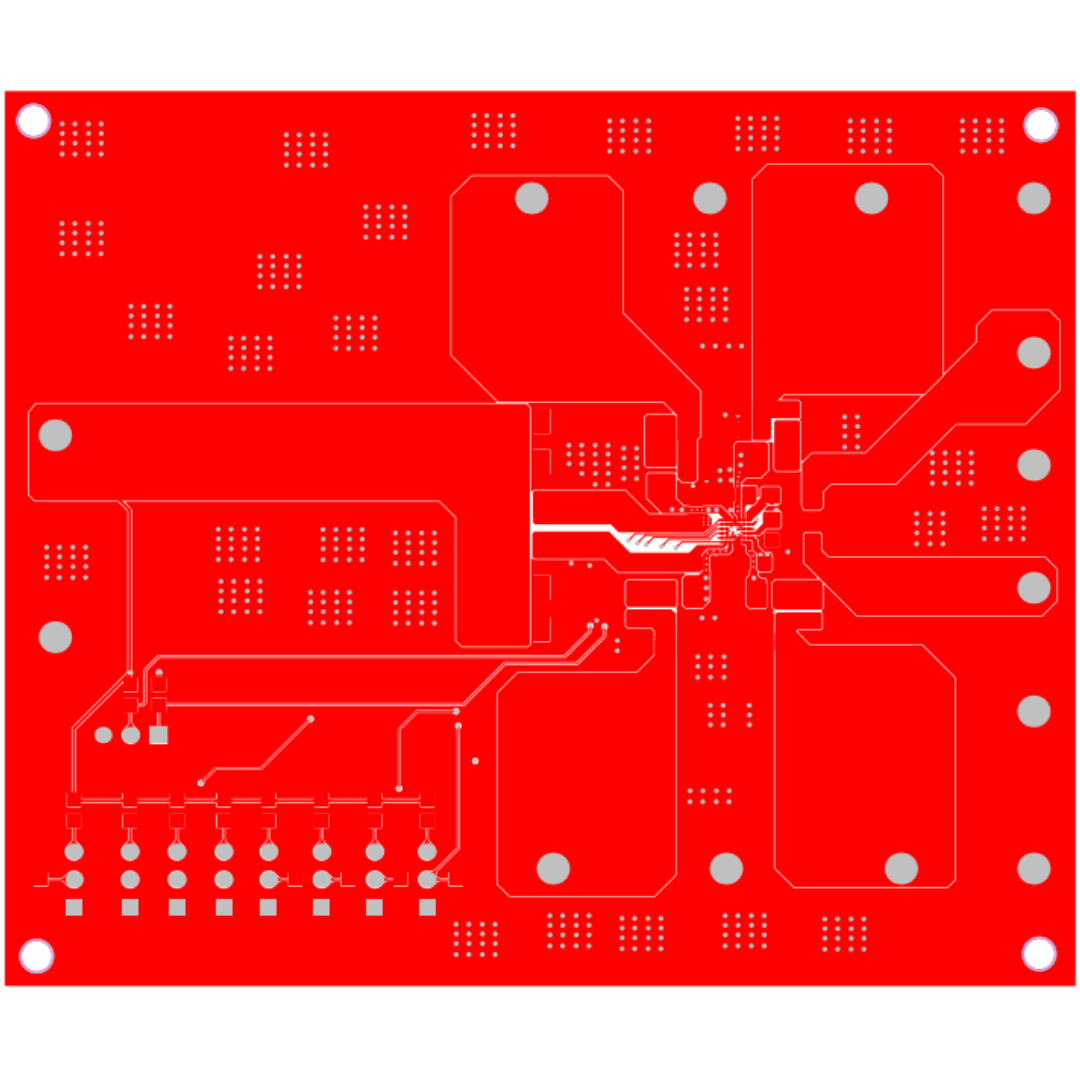

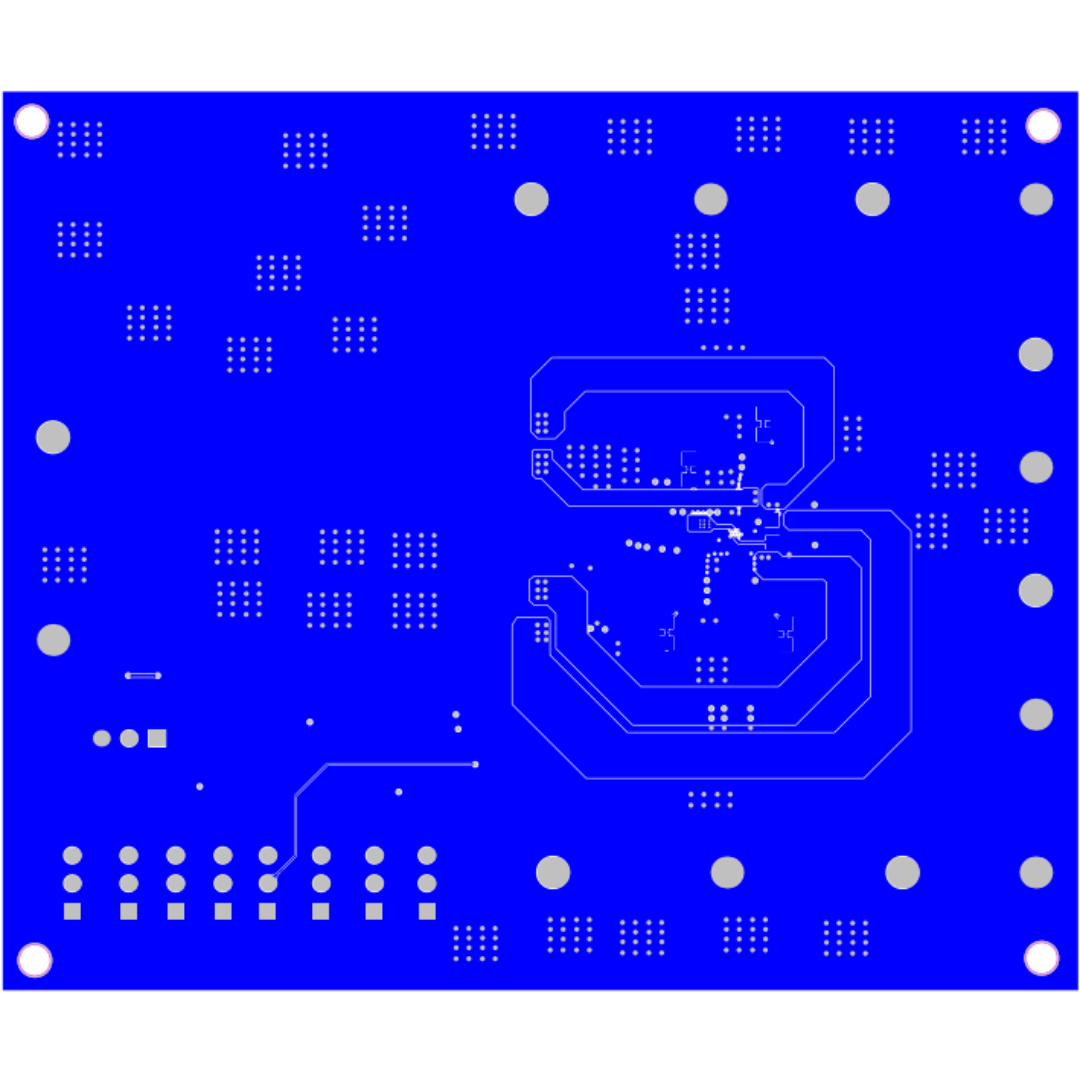

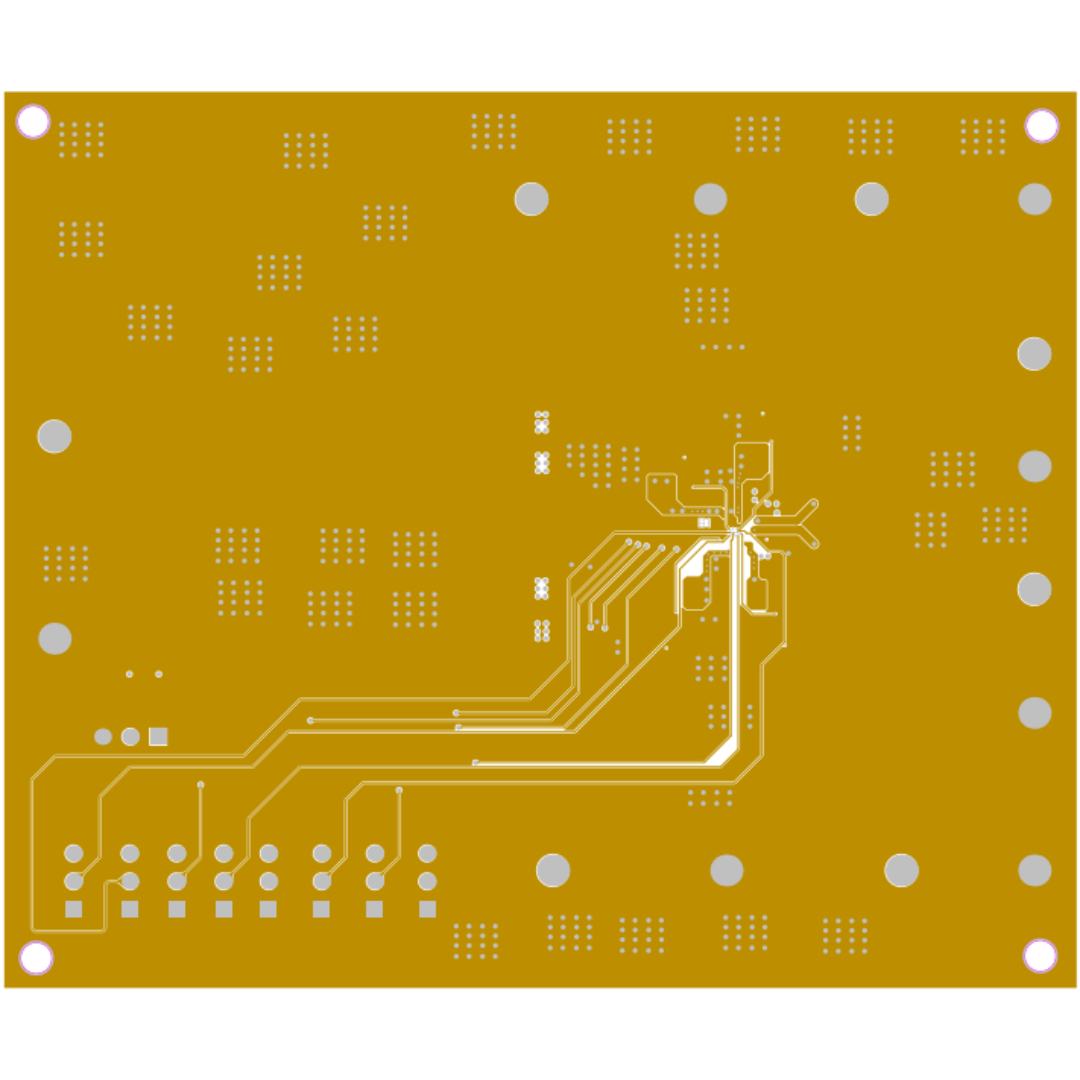

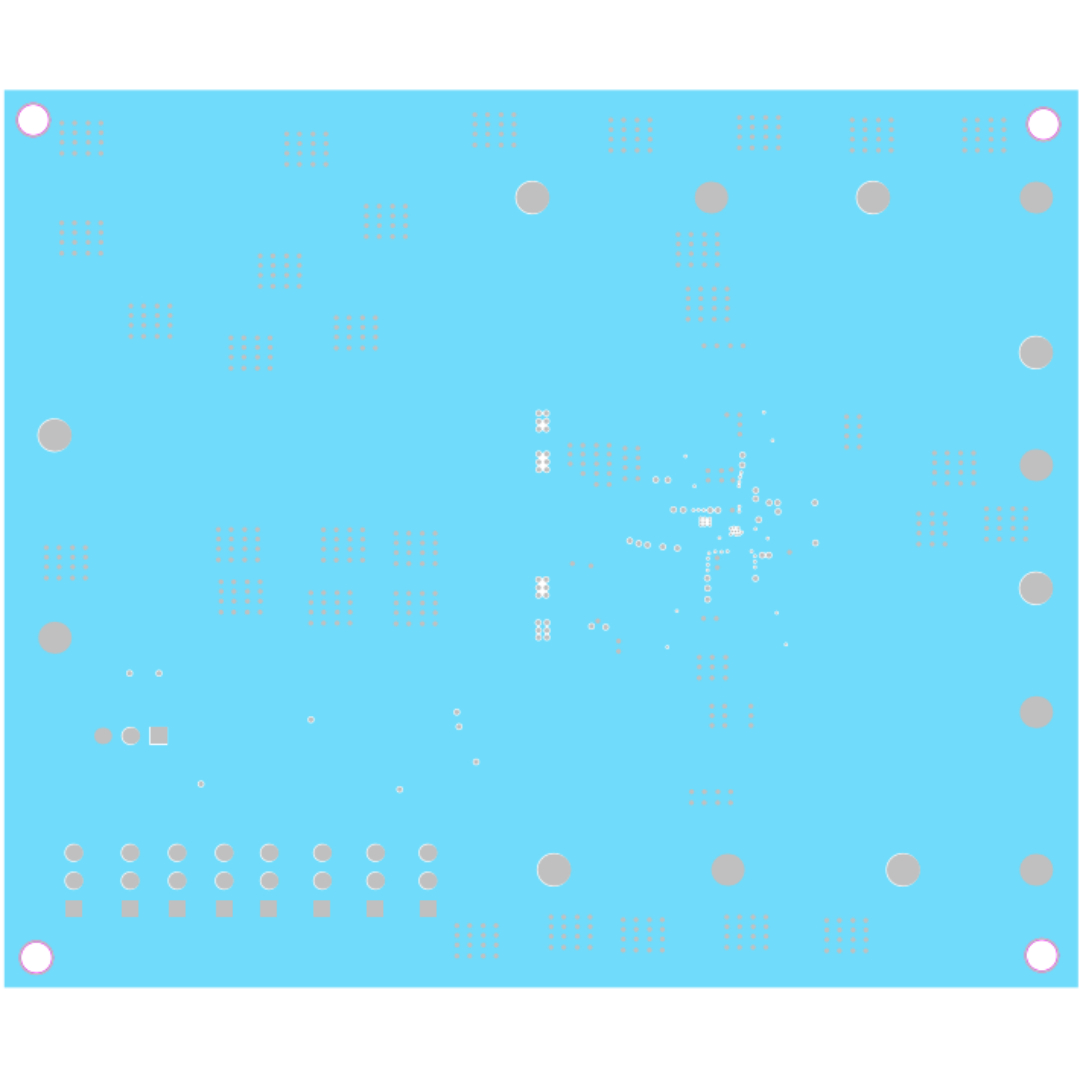

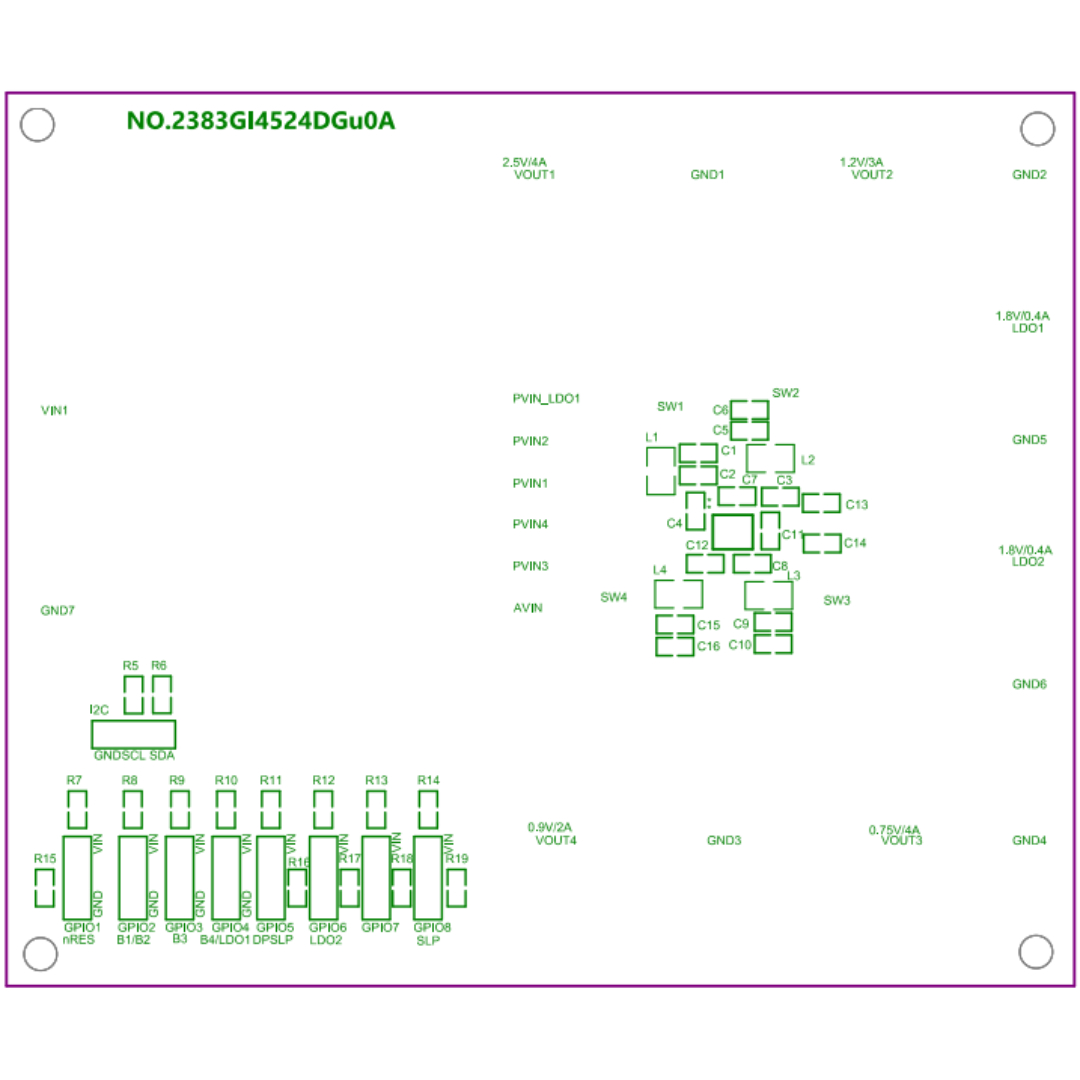

• Wide Input Voltage Range
--VIN = 2.8V to 3.7V
• Channel 1 Synchronous Buck:
--4A Maximum Output Current Capability
--1.6V to 3.0V Programmable, 25mV Step
--40mΩ/40mΩ RDS_ON
• Channel 2 Synchronous Buck:
--2A Maximum Output Current Capability
--0.5V to 1.6V Programmable, 10mV Step (or 0.9V to 2.0V Programmable, 10mV Step. Divided by OTP)
--85mΩ/40mΩ RDS_ON
• Channel 3 Synchronous Buck:
--4A Maximum Output Current Capability
--0.5V to 1.2V Programmable, 10mV Step
--60mΩ/30mΩ RDS_ON
• Channel 4 Synchronous Buck:
--2A Maximum Output Current Capability
--0.9V to 2.0V Programmable, 50mV Step
--80mΩ/45mΩ RDS_ON
--Buck Mode or LDO Mode Selection
• Channel 5 LDO1:
--0.4A Maximum Output Current Capability
--1.0V to 2.7V Programmable, 50mV step
--Bypass Mode or LDO Mode Selection
• Channel 6 LDO2:
--0.4A Maximum Output Current Capability
--1.0V to 2.7V Programmable, 50mV Step
--Bypass Mode or LDO Mode Selection
• I2C Interface up to 3.4MHz
• Auto PWM/PFM or Forced PWM Controlled by I2C Interface
• Output Voltage Level of Each Channel Controlled by I2C Interface
• Reliable Protections:
--Input/Output Overvoltage Protection(OVP)
--Short-Circuit Protection (SCP)
--Overtemperature Protection (OTP)
• Compact Package: BGA3.35×3.1-34
• MSL Rating: MSL1
